中旺光学投影仪:齿轮几何尺寸与轮廓测量的高效解决方案
在精密制造领域,齿轮作为机械传动的核心部件,其几何精度与轮廓质量直接影响设备运行效率与寿命。传统人工检测方式效率低、标准难统一,尤其对于形状复杂的微型齿轮,检测难度更大。中旺仪器凭借光学尺寸测量技术与轮廓测量系统,推出系列高精度数显测量投影仪,为齿轮检测提供高效、智能的解决方案,助力企业实现质量管控升级。
齿轮的齿距、齿形、齿向等几何参数需满足微米级精度要求,传统方法依赖人工显微镜,存在效率低、易受主观因素影响等问题。尤其是复杂轮廓齿轮(如斜齿、螺旋齿)的检测,传统设备难以实现快速、全面的数据采集与分析。

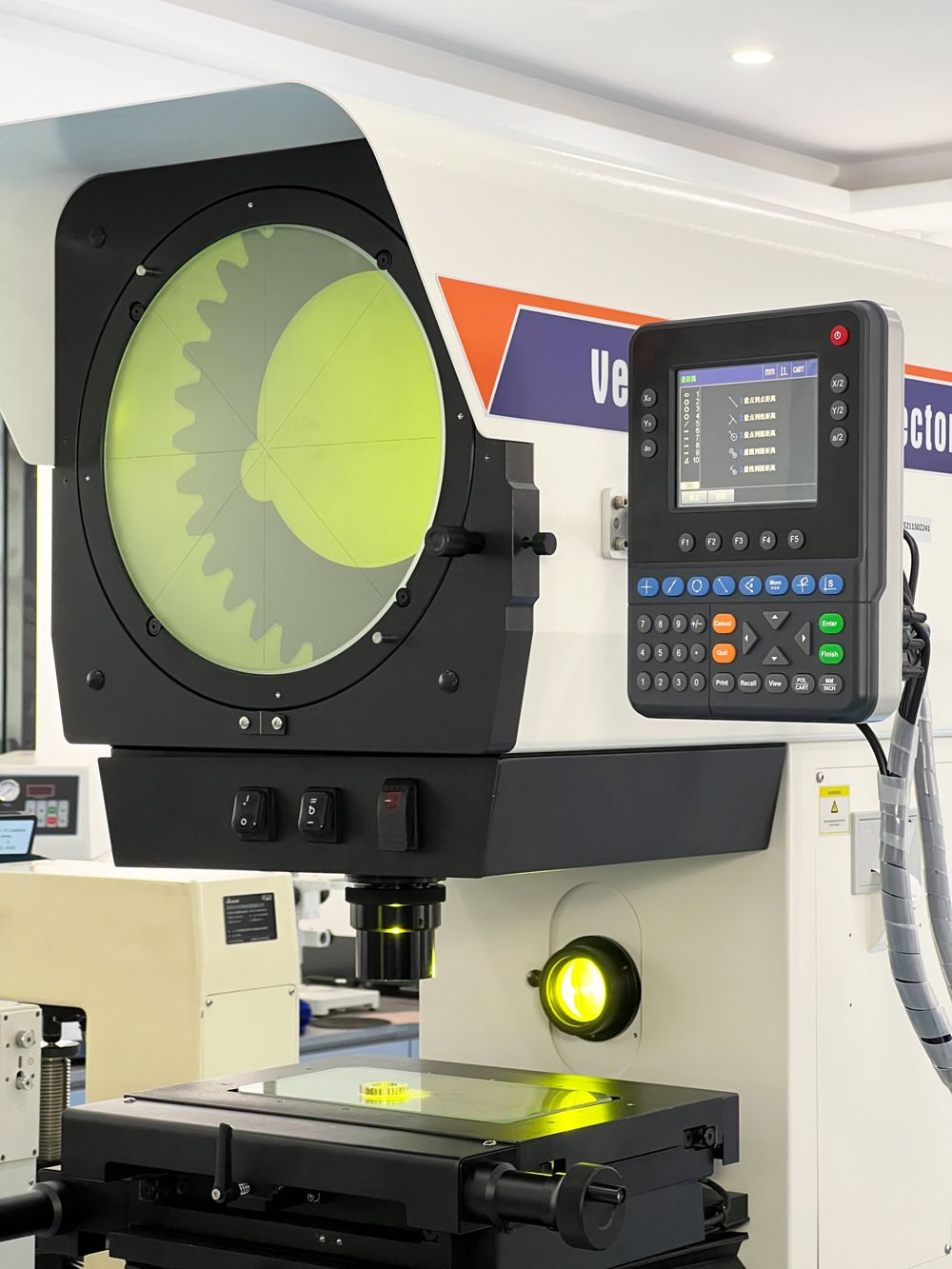

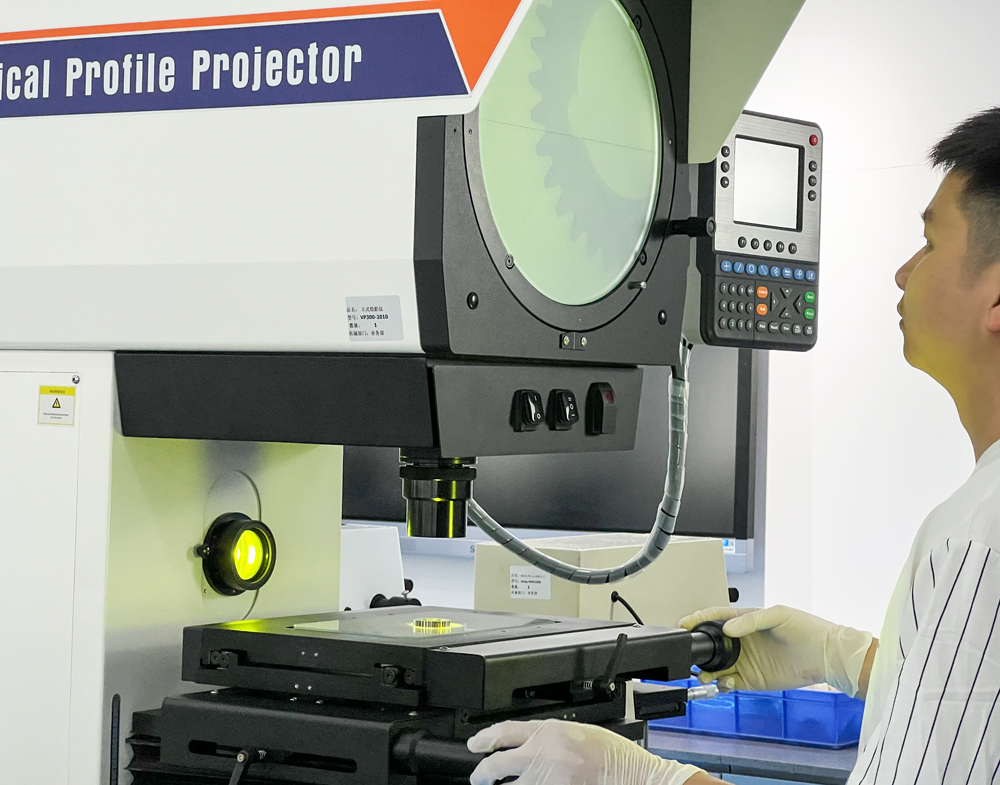

中旺精密数显立式测量投影仪采用光机电一体化设计,结合高分辨率光学系统与智能数显技术,为齿轮检测提供以下核心优势:
l高精度几何尺寸测量

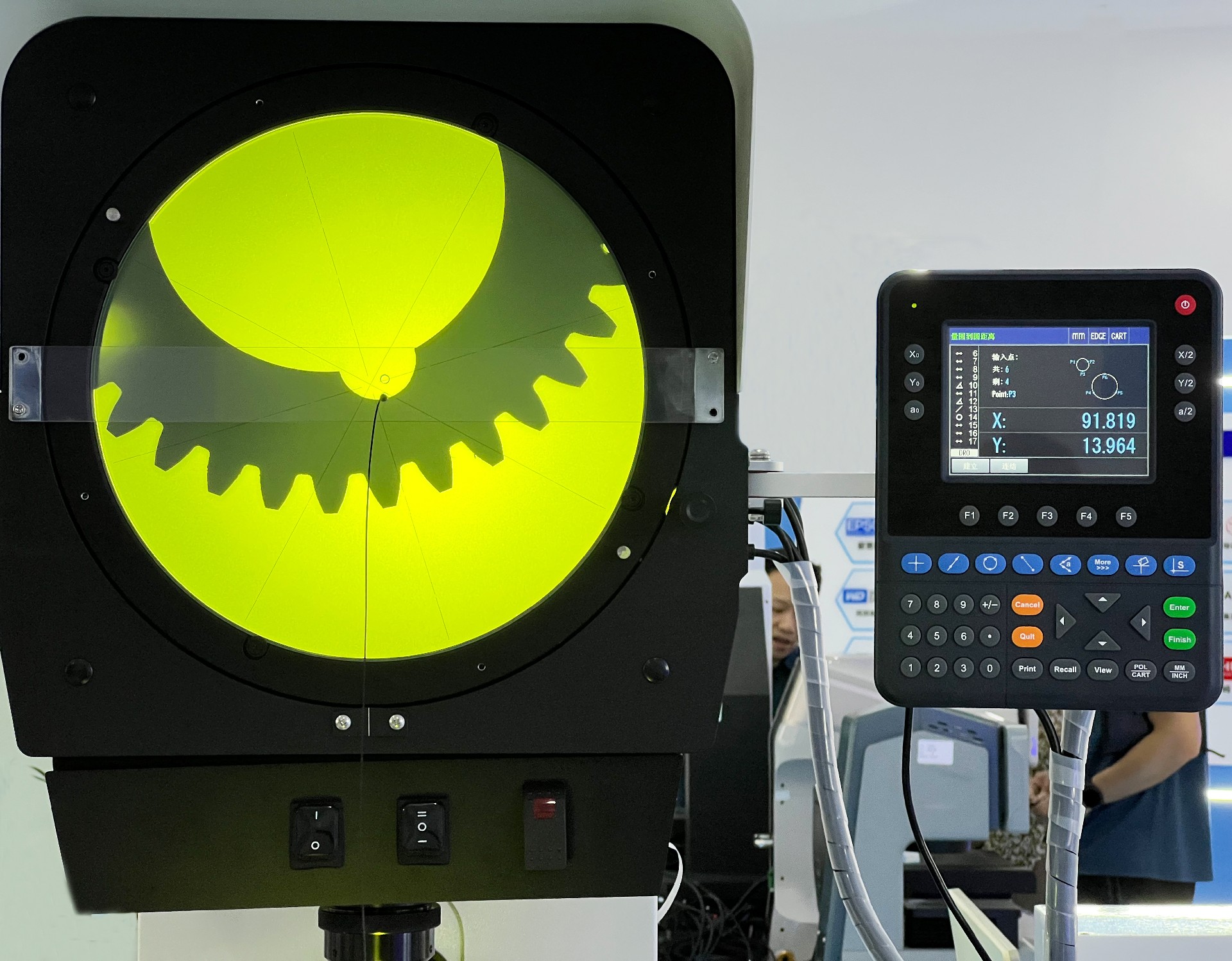

配备进口LED冷光源与镀膜反光镜,成像清晰度达行业领先水平。通过10X至50X物镜放大,可精确捕捉齿距、齿高、齿厚等参数,误差小于0.08%,满足ISO标准要求。数显表DP400实时显示2D数据,支持热敏打印存档,确保检测结果可追溯。
l复杂轮廓的光学测量

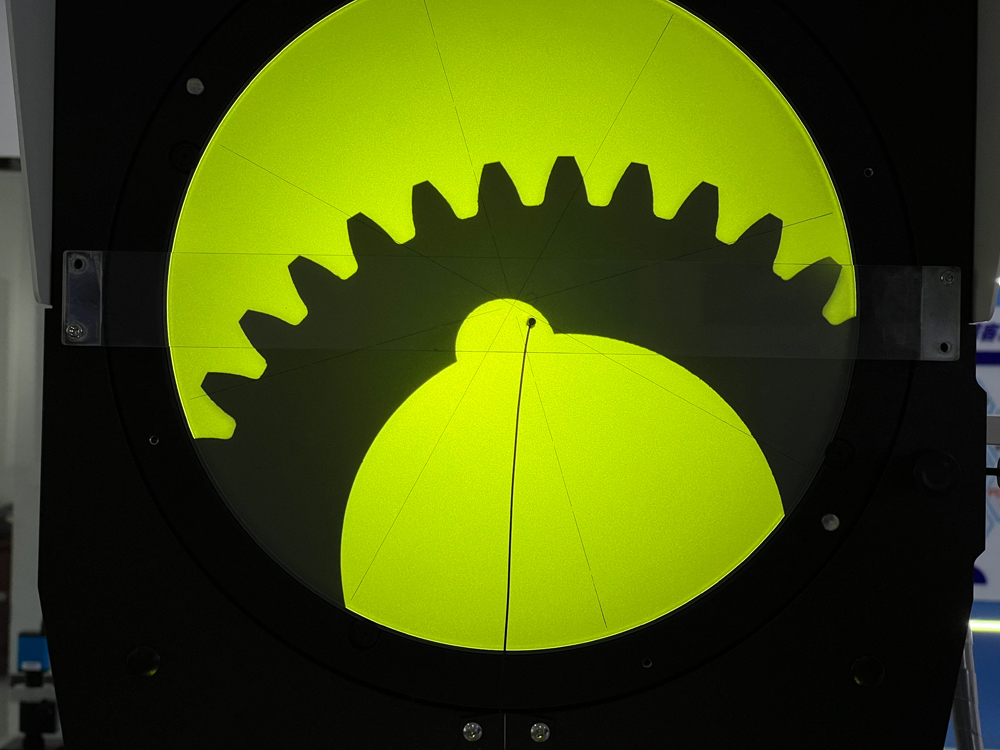

针对齿轮的凹凸齿面与异形结构,投影仪采用双光源透射/反射照明系统,适配不同材质与表面特性。通过标准放大图对比法或直接测量法,可快速判定轮廓偏差。
l自动化与智能化升级
可选配旋转工作台与脚踏开关,实现多角度快速定位;智能识别算法自动分析齿面黑斑、划痕等缺陷,并联动报警系统剔除不良品,检测效率提升80%以上。
中旺投影仪广泛应用于齿轮制造与质检环节:
l微型齿轮检测:针对钟表、医疗器械中的微型齿轮,50X物镜可清晰成像0.1mm级齿槽,避免漏检。
l批量生产质检:通过快速装夹与自动测量功能,单件检测时间缩短至30秒内,适配流水线高频次需求。
l研发阶段参数验证:支持齿形曲线数字化导出,为设计优化提供数据支撑。
l提升质量管控水平:通过高精度检测减少传动误差,延长设备使用寿命。
l降本增效:替代人工检测,降低90%以上的人力成本,同时避免人为误差导致的返工损失。
l灵活适配需求:提供物镜、夹具、软件等定制化选配方案,覆盖从实验室到车间的多元场景。
中旺精密仪器始终致力于推动工业检测技术的智能化发展。我们的光学投影仪以几何尺寸测量为核心,以轮廓测量为特色,为齿轮制造企业提供可靠的技术保障。如需了解更多产品详情或预约演示,欢迎访问官网www.sinowon.com.cn或联系我们的技术团队,共同探索精密测量的无限可能。
