中旺影像测量仪在透明奶茶盖尺寸测量中的应用

详细介绍:

引言

在奶茶杯盖等透明塑料制品的生产过程中,尺寸精度直接影响产品的密封性和使用体验。传统测量方法难以应对透明材质的反光干扰,而光学尺寸测量技术凭借先进的光学系统与智能算法,能够完成奶茶盖的几何尺寸测量。



透明奶茶盖的测量特点

奶茶盖通常由透明或半透明塑料制成,其关键尺寸包括:

l直径、圆度、高度等基础尺寸

l螺纹或卡扣结构的配合尺寸

l密封槽的宽度与深度

这些尺寸的微小偏差可能导致泄漏或装配困难影响产品性能。然而,透明材质易产生反光和折射,传统卡尺或投影仪测量效率低且易受人为误差影响。



影像测量技术的应用

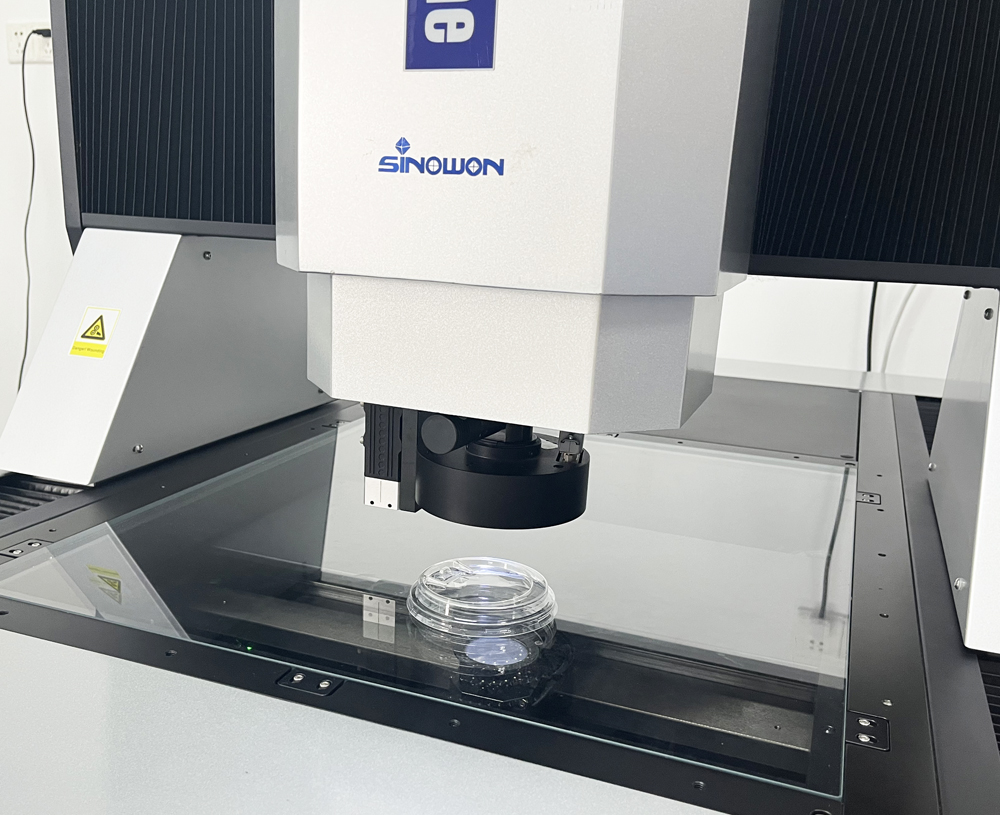

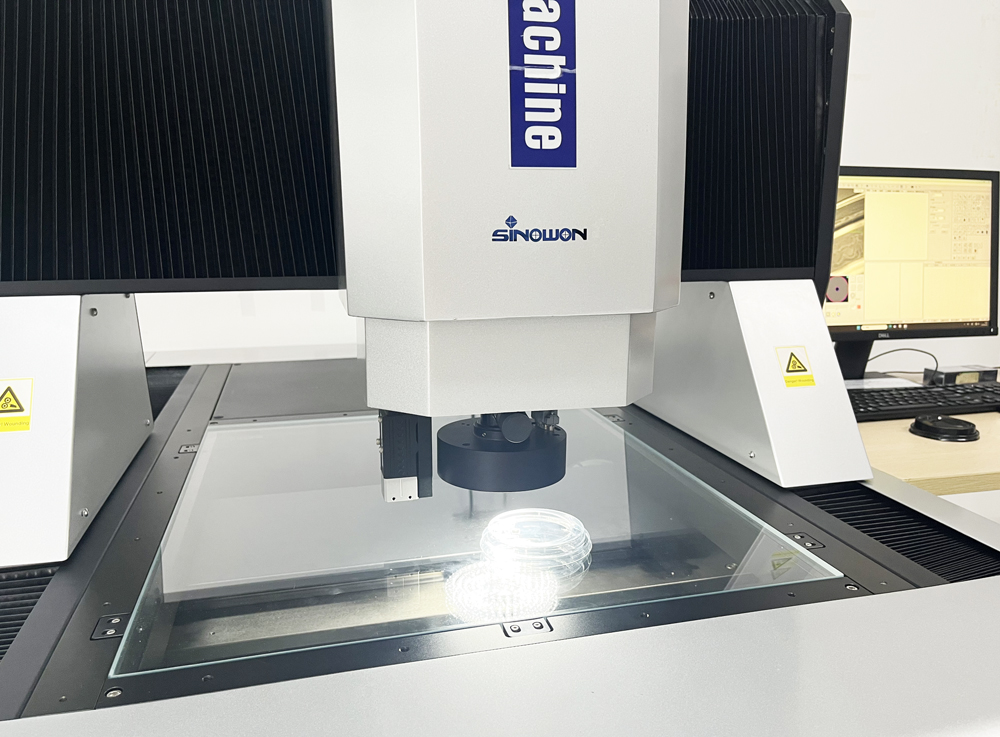

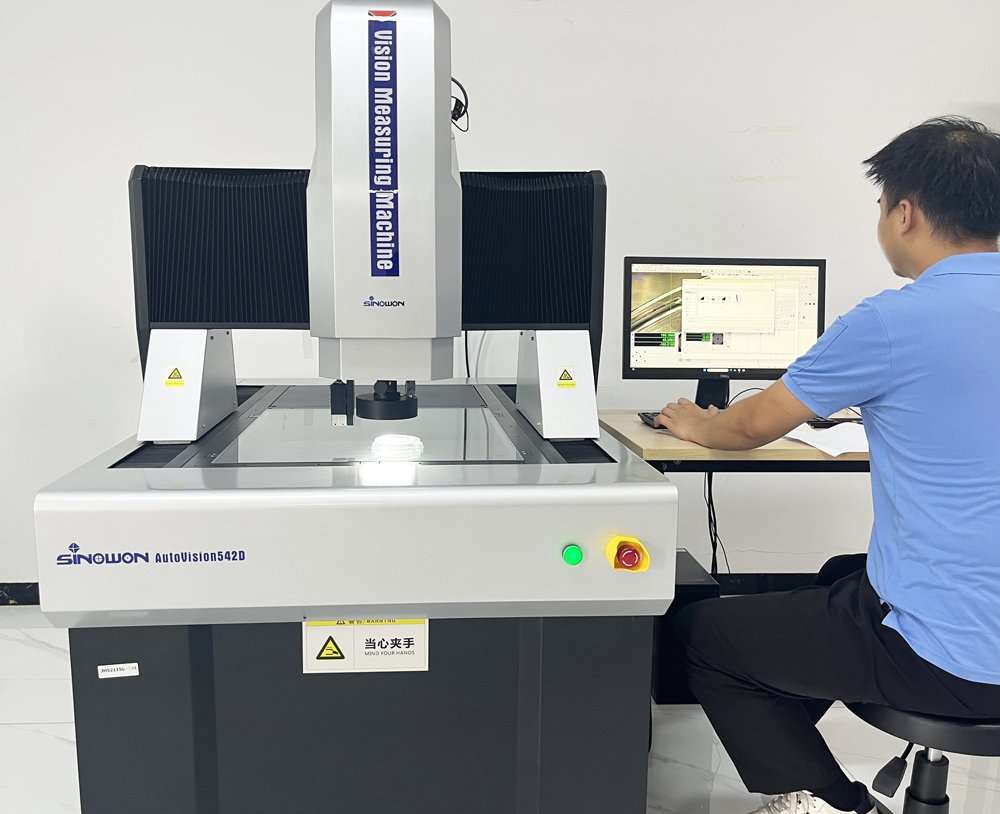

光学测量设备结合高分辨率成像系统,可清晰捕捉透明奶茶盖的边缘轮廓与表面结构实现微米级精度测量。

1. 测量系统特点

l采用工业相机,搭配高倍镜头,消除透视误差

l环形LED光源与同轴光组合,有效穿透透明材质,减少反光干扰

l软件自动边缘识别技术,精准识别轮廓与内部结构

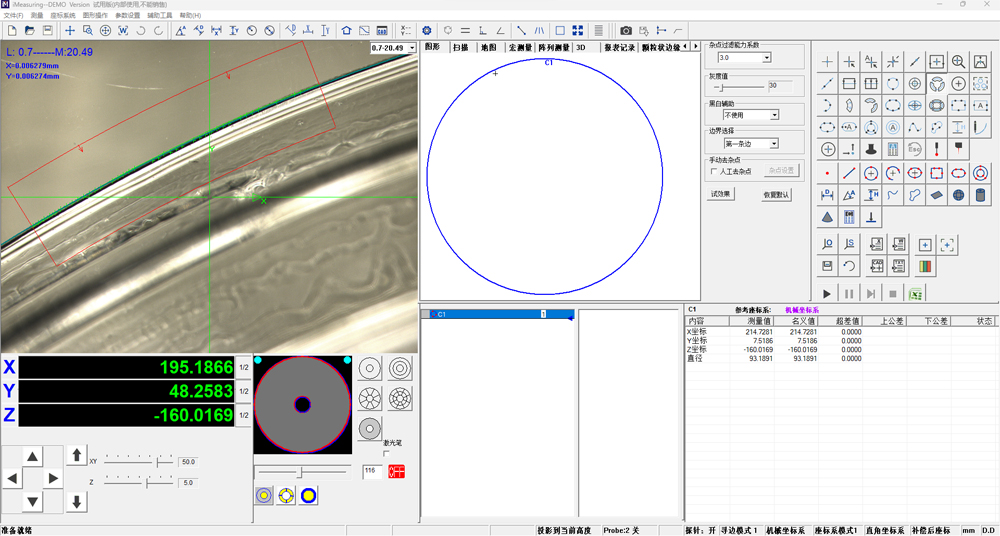

2. 测量软件功能

l几何尺寸测量功能可完成直径、角度、位置度等多种参数计算

l支持CAD图纸比对,快速判定产品合格率

l可保存测量模板,提升检测效率

3. 自动化适配方案

针对批量测量需求,可配置:

l自动上下料机构

l数据关联功能

l统计分析功能



应用实例

某奶茶品牌供应商采用光学测量设备检测PP材质杯盖,实现了较好的测量效果。

l直径测量重复性≤±1.5μm

l单件测量时间缩短至20秒

l不良品检出率提升至99.7%



应用价值

中旺测量设备已广泛应用于:
✓ 饮品包装密封件检测
✓ 医疗透明容器尺寸管控
✓ 电子行业透光部件测量


总结

中旺仪器深耕影像测量仪领域18年,其光学测量方案有效解决了透明/半透明工件的尺寸检测难题。如需了解奶茶盖测量详细方案,欢迎访问官网www.sinowon.com.cn或拨打0769-23184144咨询专业技术人员
