中旺仪器影像测量仪:赋能冲压行业高精度几何尺寸检测

详细介绍:

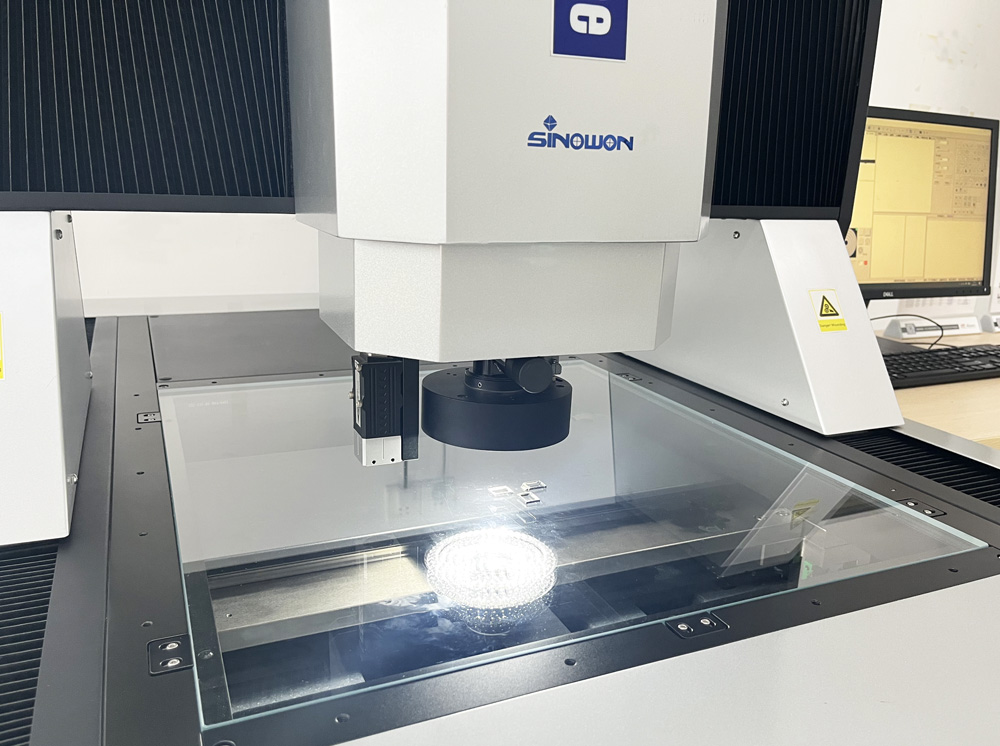

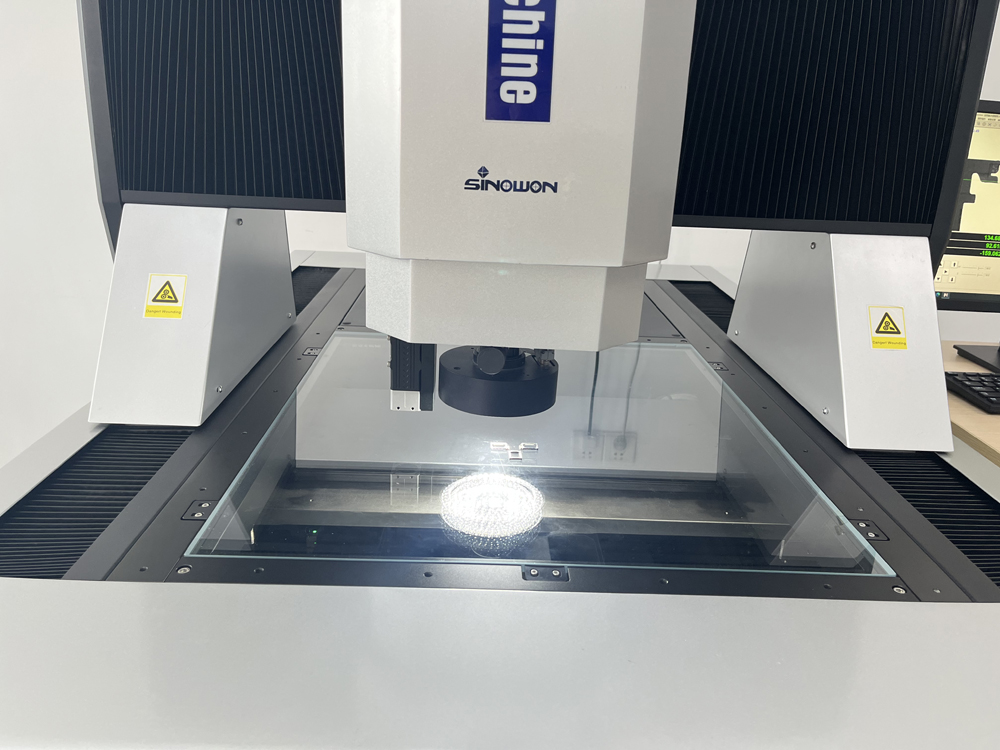

在冲压制造领域,电器件、弹片、弹簧、手机零件、汽车配件等产品对几何尺寸的精度要求极高,公差常需控制在微米级。传统接触式测量方式易导致工件变形或效率不足,而中旺仪器自主研发的全自动影像测量仪凭借非接触式光学尺寸测量技术,为冲压行业提供高效、精准的检测解决方案,助力企业实现质量管控与生产效率的双重突破。



一、冲压行业检测痛点与中旺仪器的技术优势

冲压件普遍具有结构复杂、薄壁易变形、尺寸微小等特点,如弹片的弹性形变、手机零件的高密度孔位、汽车配件的曲面轮廓等,传统测量工具难以兼顾精度与效率。中旺仪器影像测量仪通过以下核心优势破解行业难题:

l高精度几何尺寸测量:采用进口0.1μm分辨率光栅尺与高分辨率工业相机,结合花岗岩基座及H级直线导轨,确保测量稳定性,精度可达±(1.5+L/200)μm,满足冲压件严苛公差需求。

l智能光学成像系统:配备6.5X~12.5X连续自动变倍镜头与程控式多环LED光源,可自适应调节亮度与成像对比度,清晰捕捉工件轮廓及表面细节,即使对反光材质(如钟表壳配件)或深槽结构(如汽车连接器)亦能精准成像。


l全自动化检测流程:支持批量编程测量,搭配iMeasuring智能软件,可自动完成多工件坐标对齐、数据采集与SPC统计分析,效率较人工提升80%以上,特别适合手机零件、日用品等大批量生产场景。




二、中旺影像测量仪在冲压行业的具体应用

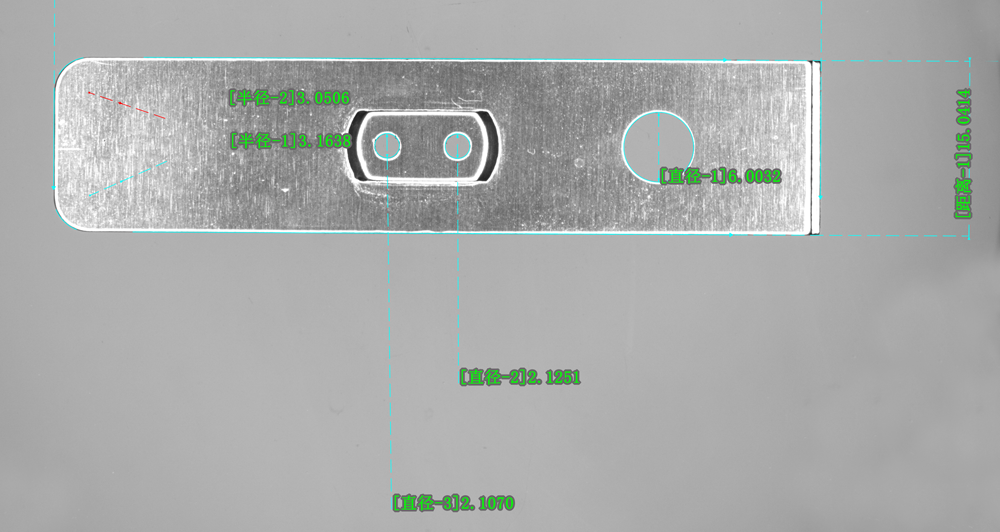

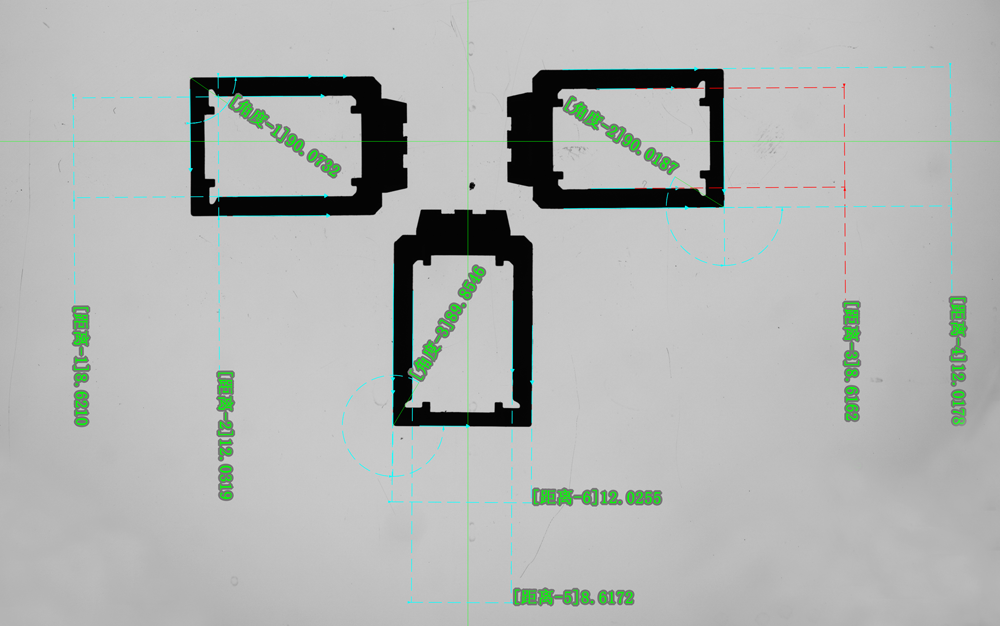

l电器件与弹片检测

应用场景:微型继电器触点尺寸、弹片折弯角度及形位公差检测。

技术亮点:非接触式测量避免弹片受压回弹误差,结合激光实现2.5D高度测量,精准判定平面度与垂直度。

l汽车配件与五金模具

应用场景:发动机支架孔位间距、车门铰链轮廓扫描、模具冲头磨损分析。

技术亮点MVS系列支持探针与激光扫描复合测量,助力模具修复与工艺优化。

l精密钟表与手机零件

应用场景:表壳螺纹精度、手机金属中框孔径及槽宽检测。

技术亮点:亚像素边缘提取算法结合256级光源调节,有效消除毛刺与反光干扰,确保微米级重复性精度。



三、中旺仪器解决方案的行业价值

l提质增效:全自动测量任务减少人为误差,检测报告一键生成,支持导出,无缝对接企业质量管理体系。

l成本优化:通过预防性维护提示与模块化设计,降低设备故障率,延长使用寿命;柔性化配置(如选配接触式探针或同轴光)满足多样化产线需求。

l技术瞻性:实现生产数据可视化与制程能力分析,为冲压工艺数字化升级提供数据支撑。


四、结语

中旺仪器深耕精密测量领域近20年,以“创新+标准”为核心理念,持续为冲压行业提供高可靠性的光学尺寸测量解决方案。未来,中旺将持续以技术革新赋能中国智造,助力冲压行业迈向精密化、智能化新高度。
