导航

×

一、试样
贵司的产品经过氮化处理，需要测试氮化层的硬度值，现在使用显微硬度计进行测试，测试过程十分繁琐，需要将试样进行切割取样，镶嵌、打磨之后才能测试，而且测试准确度非常低，现在需求一款能直接测量的硬度计，要求测试精度高，操作简单。
以下是贵司的测试试样，矩形缺口为贵司取样进行测量的位置，我们对其缺口附近进行测试比较：

二、测试仪器及环境
本次测试仪器使用中旺仪器自主研发生产触摸屏数显显微硬度计Vicky MHV-1000 和超声波硬度计SU-300+MP-1000Kgf进行测试。测试环境为中旺仪器实验室，室内温度为26摄氏度，湿度75%。
测试设备如下图：

三、测试数据
1、 首先我分别用两台对标准块进行测试，测试数据如下：

2、 由于贵司提供的氮化层试样，如果用台式机进行测量，需要轻微打磨，以便显微硬度计目镜能观察测量。

3、 将贵司产品进行轻微打磨之后，进行测量，选择0.3Kgf的试验力。饱和时间15s,测量5次得出的数据如下：

通过以上表可以得出，贵司试样硬度值，最大值是516.5HV0.3，最小值是492.4HV0.3，平均值为502.7HV0.3上下最大偏差为24.1HV0.3。

4、 接着我用超声波硬度计SU-300+MP-1000进行测试，超声波硬度计直接可以测试，不需要对试样进行打磨处理，得出数据如下：

用超声硬度计测试，最大值是518HV，最小值是499HV，平均值为509HV上下最大偏差为19HV。

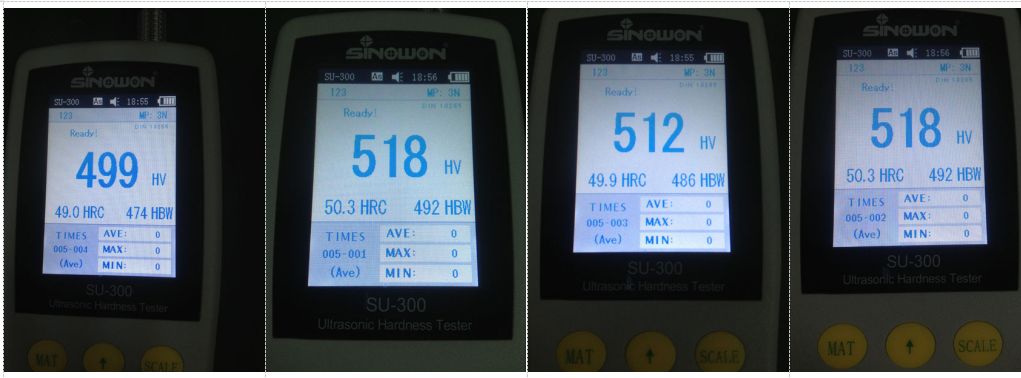

四、 以下是部分测试数据图片：

五、总结

由以上数据我们可以看出，超声波硬度计和台式显微硬度计测量的数据基本上是一致的，超声波硬度计SU-300实现了快速，高效的无损测量目的，相比台式的显微维氏硬度计，简化了大量的步骤，节省了很多时间跟资金成本；根据贵司的实际情况，建议贵司可以选购一台超声波硬度计SU-300配置3N电动测头。
