金属试样硬度检测

一、试样

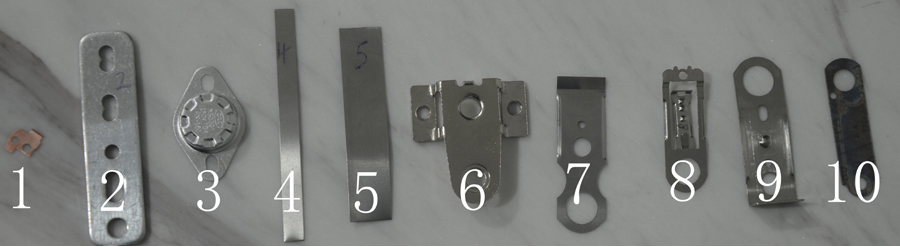

贵公司提供的试样共10个种类,分别标号为1,2,3,4,5,6,7,8,9,10号,如下图所示 ,试样厚度分别为:0.17mm,1.97mm,0.38mm,0.29mm,0.21mm,1.54mm,0.23mm,0.42mm,0.48mm,0.52mm。重量分别是:1g,4g,1g,1g,1g,9g,1g,1g,2g,1g。分别测试试样表面硬度。



二、测试仪器及环境
此批试样比较薄,比较轻,为了以防底部效应影响测试结果,特选用显微硬度计Vexus MHV-1000Z进行测量,并使用平口夹具来夹持试样辅助测量;本次测试使用 HV标尺,保荷时间都选择4s;测试地点为东莞中旺实验室,测试环境:温度20℃,湿度75%。

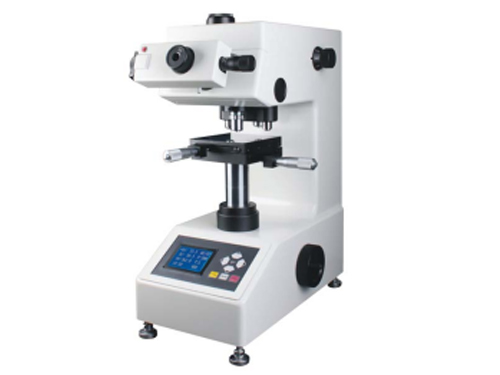

显微硬度计MHV-1000Z

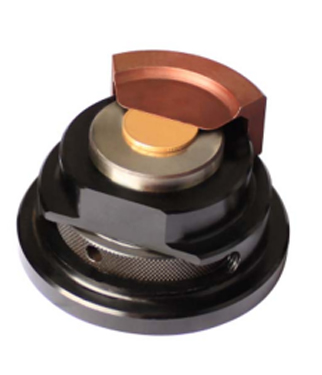

平口夹具


三、测试数据
首先使用432HV0.2标准块对Vexus MHV-1000Z进行检查,测试5次得平均值为:436HV,误差4HV,在国家标准3%范围内。以下为Vexus MHV-1000Z对上述试样的测试数据如下表:

仪器

试样

标尺

试验力

测试点1

测试点2

测试点3

平均值

最大偏差

Vexus MHV-100Z

1

HV

100gf

420.3

412.2

416.1

416.2

8.1

2

HV

50gf

37.9

40.2

40.7

39.6

2.8

3

HV

50gf

52.2

50.2

49.2

50.5

3.0

4

HV

200gf

330.0

327.3

319.6

325.4

10.4

5

HV

100gf

413.2

416.3

391.5

407.0

24.8

6

HV

200gf

182.4

198.0

180.0

187.0

18.0

7

HV

100gf

495.1

487.3

482.1

488.2

13.0

8

HV

100gf

520.1

550.2

527.5

532.6

30.1

9

HV

200gf

436.5

429.1

447.2

437.5

18.1

10

HV

100gf

287.5

285.3

275.2

282.7

12.1

四、总结

由上面的测试数据可知,
Vexus MHV-1000Z对各试样的测试结果:
试样1的平均值与最大偏差分别为(416.2HV , 8.1HV;)
试样2的平均值与最大偏差分别为(39.6HV ,2.8HV;)
试样3的平均值与最大偏差分别为(50.5HV , 3.0HV;)
试样4的平均值与最大偏差分别为(325.4.2HV , 10.4HV;)
试样5的平均值与最大偏差分别为(407.0HV , 24.8HV;)
试样6的平均值与最大偏差分别为(187.0HV ,18.0HV;)
试样7的平均值与最大偏差分别为(488.2HV ,13HV;)
试样8的平均值与最大偏差分别为(532.6HV , 30.1HV;)
试样9的平均值与最大偏差分别为(437.5HV , 18.1HV;)
试样10的平均值与最大偏差分别为(282.7HV , 12.1HV;)
分析:由上述数据分析可知,Vexus MHV-1000Z对上述各试样都能稳定精确的测得其硬度值。因为试样很薄,很轻,所以本次测试使用平口夹具进行夹持测试。对于测试贵公司这批试样的硬度,最好最适合的硬度计为显微硬度Vexus MHV-1000Z。
建议:贵公司可以购买一台显微硬度计Vexus MHV-1000Z及相应的夹具,对贵公司的试样进行硬度测试。
