一、试样
贵公司提供的试样共1件，如下图所示，标号A；测试部位为试样表面部位(黑色金属部位)。

二、测试仪器及环境
本次测试使用维氏硬度计HV-10AC，选用 HV标尺，试验力为3N，保荷时间选择5s；测试前已使用732HV1的标准块对HV-10AC进行检查，测5次得平均值为734HV1,说明HV-10AC精度完全符合国家标准；再使用超声波硬度计SU-300+3N测头对上述试样进行测试。
测试环境：26℃；78%；测试地点：东莞中旺仪器天安实验室。

三、测试数据
正式测量前，使用HV-10AC的3N，5N，10N试验力分别对试样进行测试，测量结果分别为：460HV，455HV，322HV；由此数据分析：测量值已变小，表明10N的试验力已经打穿试样的表面镀层；为了试验力统一，我们本次测试所用仪器试验力都选择3N。不同试验力测试压痕如下图所示：

1）维氏硬度计HV-10AC使用3N试验力和超声波硬度计 SU-300使用3N试验力，对上述试样表面镀层硬度进行测试，数据如下图所示：

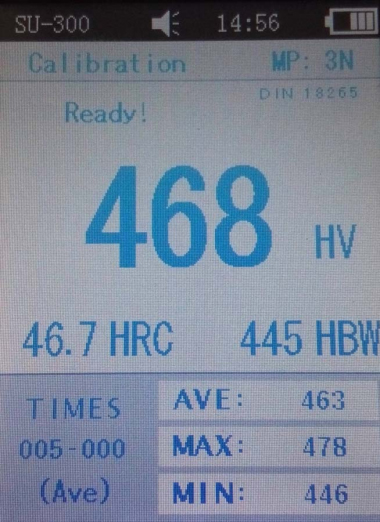

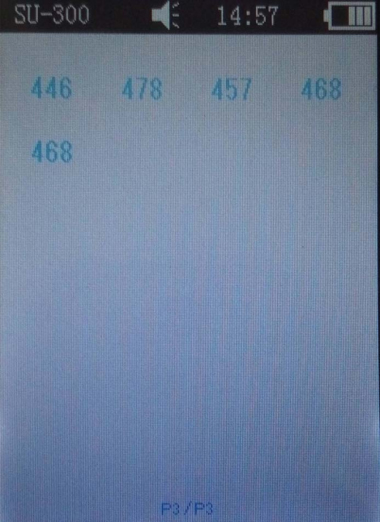

2）SU-300使用3N试验力对试样A的测试结果截图，如下图所示：


3）HV-10AC使用3N试验力对试样A的测试压痕截图，如下图所示：


四、数据分析
HV-10AC对试样A的测试平均值和最大偏差分别为：459.4HV，32HV;
SU-300对试样A的测试平均值和最大偏差分别为：468HV，32HV。

五、总结
1)测试结果数据对比
上面的数据对比分析，我们可看出，维氏硬度计HV-10AC和超声波硬度计SU-300 ，在使用3N试验力的情况下对试样A的测试平均值只相差8HV,最大偏差相差0HV。间接表明SU-300的测试精度与HV-10AC相当，测试数据的稳定性都很好。SU-300为便携硬度计，对试样尺寸规格要求没HV-10AC严格，可测试大件试样及不规则试样，测试时间：3S/次；
HV-10AC为台式维氏硬度计，对试样尺寸规格要求叫严格，测试时间：50S/次。
2）购买建议

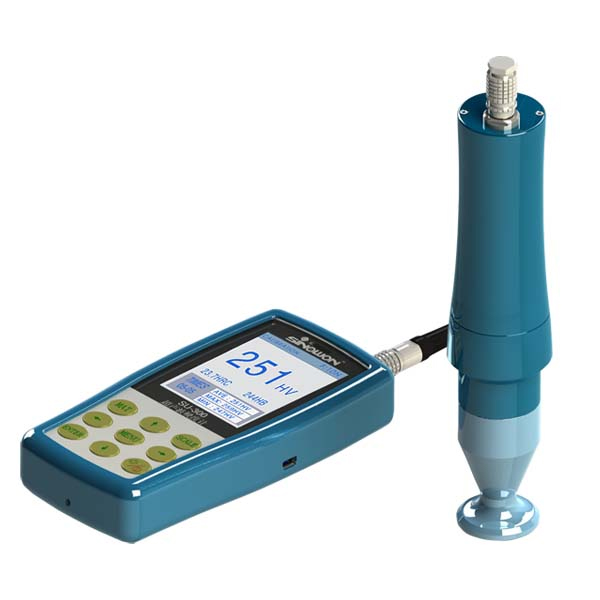

建议贵公司购买超声波硬度计SU-300+3N电动测头，测试贵公司提供的试样，既能在不破坏试样的情况下，多测试其他台式机无法测量的部位，又可以大大提高品质检测的效率。

、
