铝件测试报告

一、试样
客户提供的试样共1件,为铝件,如下图所示,测试部位为螺孔周边区域, 如下图所示;
试样直径大约:139mm
最薄处厚度大约: 4mm

 为方便对比测量,把工件表面分为4个区域A、B、C、D


测试仪器
本次测试共使用4种仪器,DigiRock DR3; SHB-3000C ;  iVickyV3.0 ;  SU-300M  如下图所示



洛氏硬度计DigiRock DR3

维氏硬度计 iVicky V3.0



布氏硬度计SHB-3000C

超声波硬度计SU-300M





测试数据

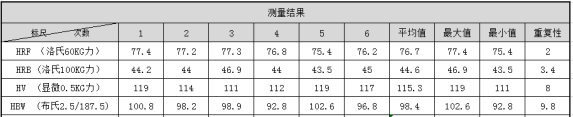

1. 首先三种台式机,总共4个标尺的测试结果如下表: 布氏、洛氏、维氏

测量过程图片显示:

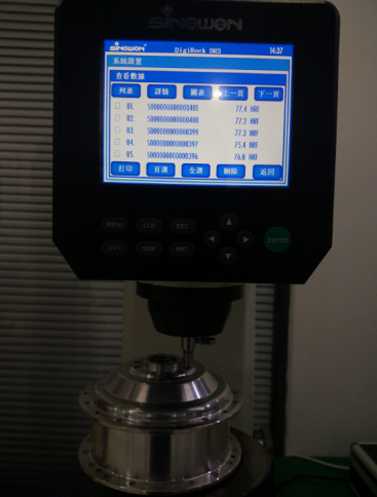

1)洛氏:

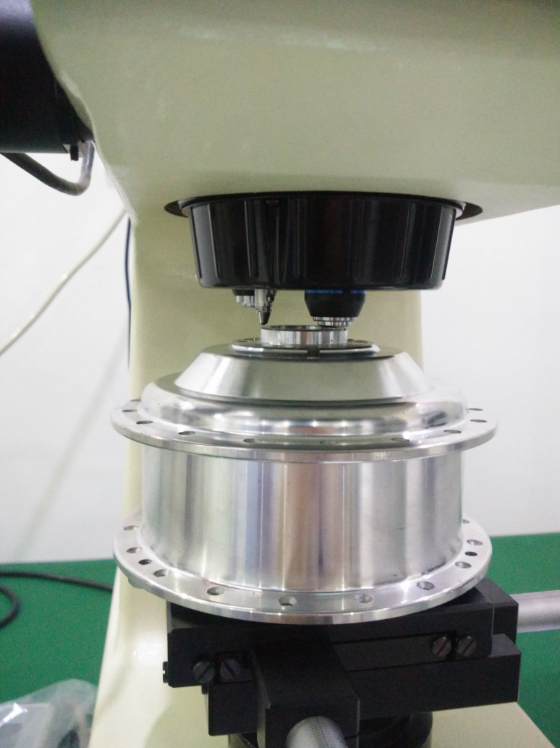

2)维氏:

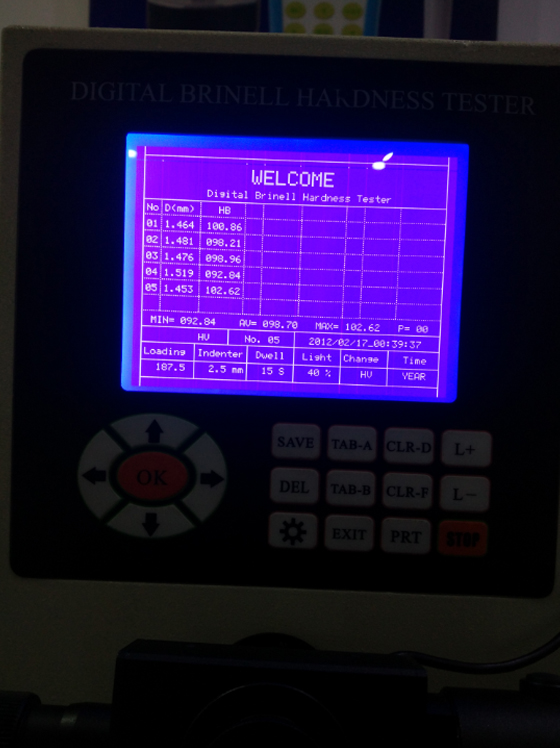

3)布氏:

针对上面的几种硬度,我们可以用超声波硬度计来测量,测量结果和台式机做对比。
使用仪器为标配SU-300M  即SU-300 &MP-1000电动测头
从第一张工件图片可以看出,试样分成A、B、C、D四个区域

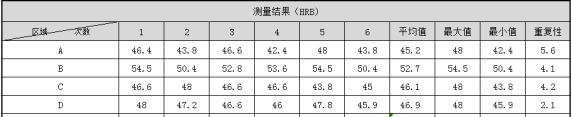

洛氏 HRB:

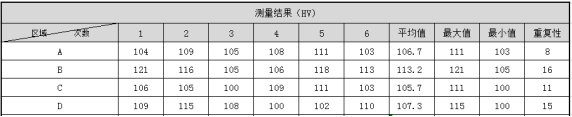

维氏 HV

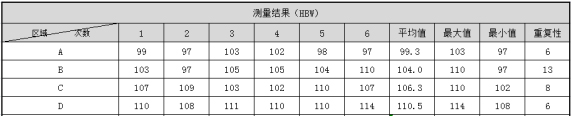

布氏 HBW:

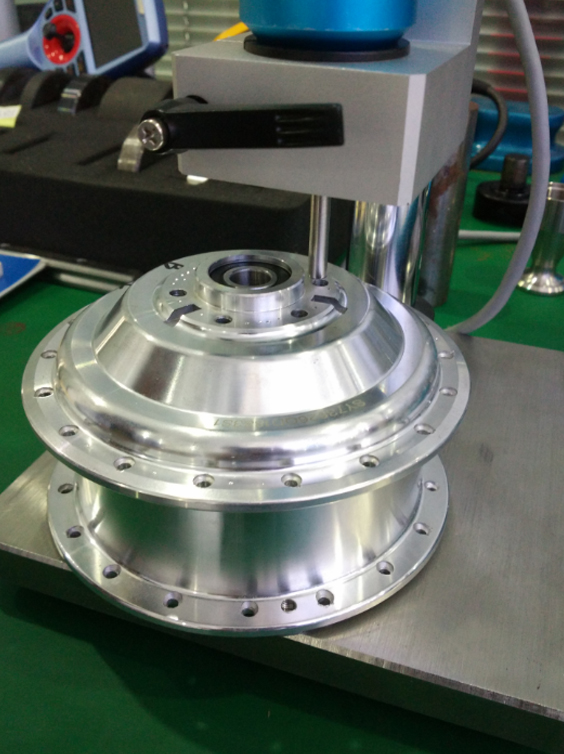

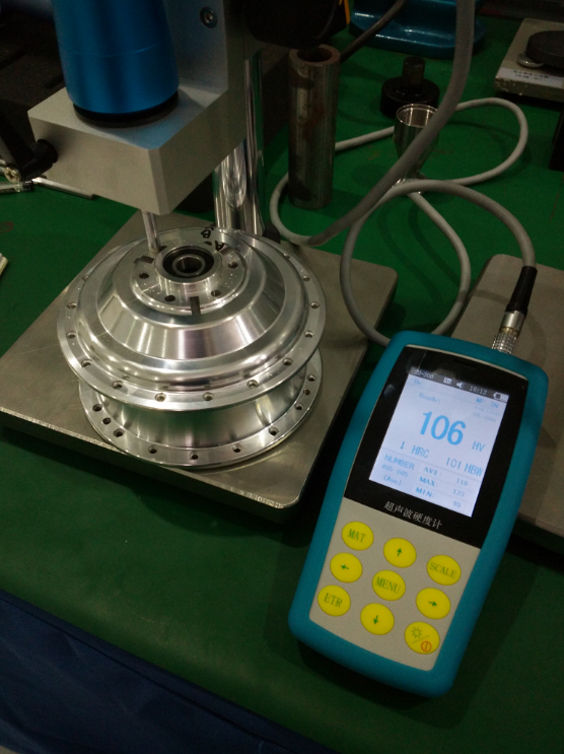

超声波硬度计测试图片

总结

1.上面的数据说明,台式机布氏、洛氏、维氏都可以准确的实现硬度的测量。
2.超声波硬度计更能很好的完成工件测量,2秒就能出结果,而且标尺全面,无损伤,效率高。
3.试样的厚度并没有多厚,测量的时候不宜使用过大的实验力,特别是D区,容易变形导致测量结果不准确和工件受损。
4.从数据看,台式机三种方式都能稳定和准确的反映工件硬度。布氏和洛氏压痕相对大一点,维氏测量的压痕在台式机里面是最小的。
5. 所以,如果客户对工件表面损伤没有要求的话,任意一种台式机搭配超声波都能满足客户要求。
如果客户不想因为测量对工件有明显的损伤的话,首选维氏台式机或超声波硬度计。
