在消费电子、汽车制造及通讯设备领域，数据线接口的几何尺寸精度直接影响设备连接稳定性与信号传输效率。中旺仪器自主研发的影像测量仪与光学尺寸测量仪，凭借非接触式测量技术，为行业提供微米级精度的全自动检测方案。

一、数据线接口检测的核心挑战

USB Type-C、Lightning等主流接口普遍呈现以下特征：

l触点阵列间距≤0.5mm

l公差范围±0.02mm

l共面度要求≤0.05mm

l表面镀层厚度5-15μm

传统卡尺测量存在定位偏差大、效率低等问题，而中旺仪器光学尺寸测量仪通过多轴联动控制系统，可自动完成500组/小时以上的测量节拍，精度达±1μm。

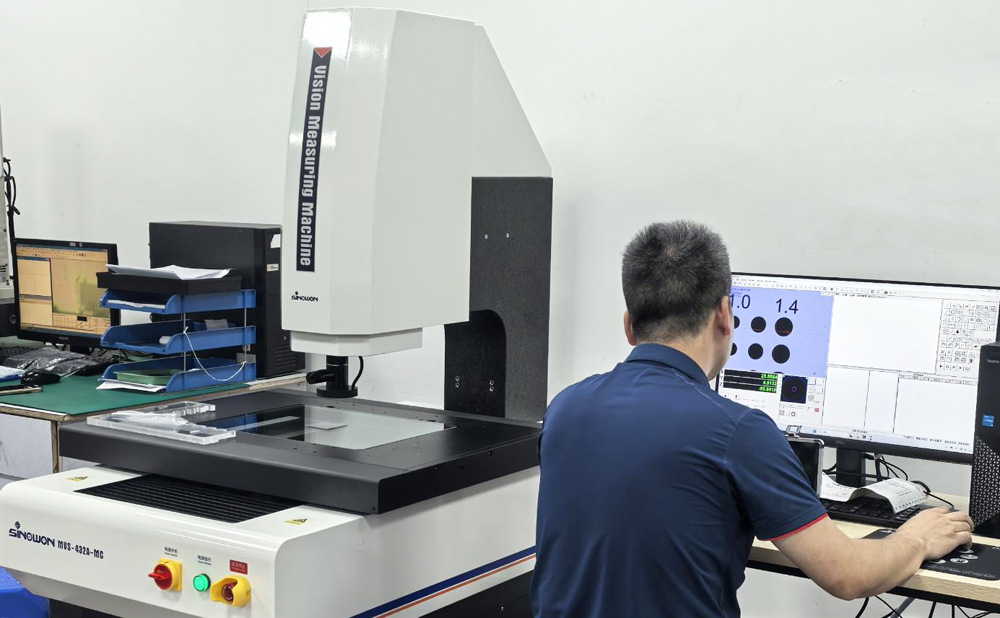

二、中旺影像测量系统技术优势

1. 高精度光学系统

l配置500万像素工业相机

l连续变倍镜头

l环形光+同轴光多模态照明

l±2μm级重复定位精度

 2. 智能检测功能

l自动边缘提取算法

l3D轮廓重建技术

l多特征同步测量

lGD&T形位公差分析

3. 行业定制方案

针对不同接口类型开发专用测量程序：

lUSB系列：触点间距/共面度检测

lHDMI接口：簧片弹性形变量分析

l汽车接插件：防水槽尺寸测量

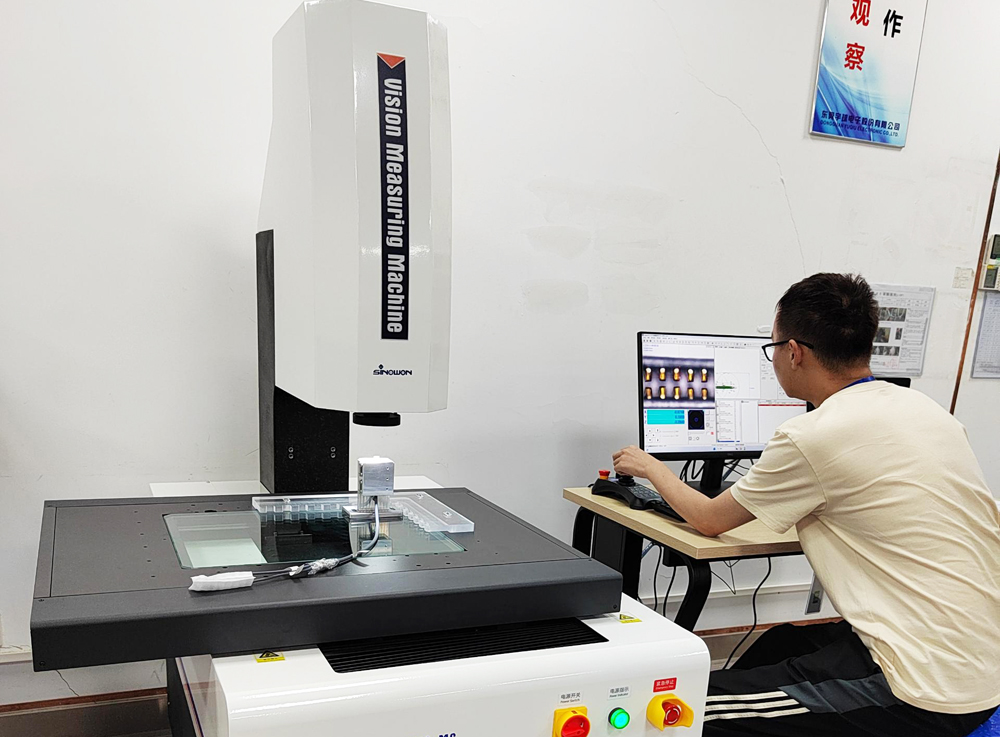

三、典型测量流程演示（以Type-C接口为例）

l自动定位：机器视觉识别接口轮廓

l多角度成像：8方向环形光补偿拍摄

l尺寸解析：

24pin触点间距：0.4±0.01mm

外壳倒角：0.15mm±5μm

舌片厚度：0.8mm±0.02mm

l数据输出：生成CPK过程能力分析报告

结语

中旺仪器深耕几何尺寸测量领域18年，已为3000+企业提供精密检测方案。我们的影像测量仪支持USB/HDMI/RJ45等12类接口的自动化检测，通过ISO/IEC 17025认证的测量系统，助力企业实现零缺陷制造。
