什么叫影像测量仪

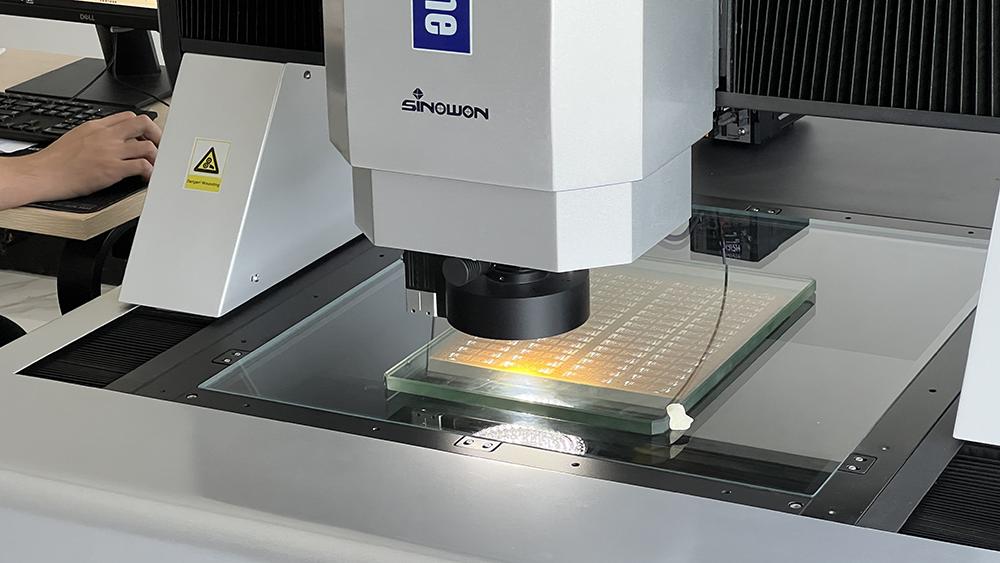

影像测量仪是一种尺寸测量设备，它利用数字影像技术对物体进行测量和分析，通过拍摄物体的影像，利用计算机处理图像数据，实现对物体的尺寸、形状、位置、角度等参数计算，并得出测量结果。

影像测量仪适用于以二维平面为测量目的的一切应用领域，比如手机行业，手机玻璃，手机触摸屏以及手机外壳的平整度、翘曲度、厚度、曲面的测量，以及电子、模具、注塑、汽车、医疗等生产制造领域。

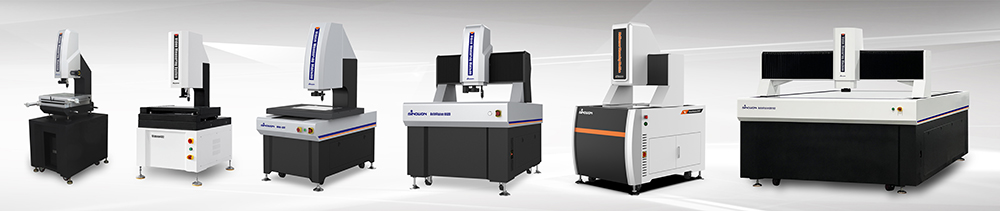

影像测量仪还有另外一个很特别的名字叫做二次元测量仪，主要是指影像测量仪只有待测工件的平台xy轴可移动，而光源不能移动，所以影像测量仪在行业里也被称为二次元测量仪，它为小薄软复杂现状零部件的测量提供了解决方案。目前我们中旺的影像测量仪包括迷你型手动影像测量仪、高精度手动影像测量仪、高精度悬臂全自动影像测量仪、高精度龙门全自动影像测量仪、高承重全自动影像测量仪以及复合式全自动影像测量仪。

影像测量仪的特点

1. 测量范围比较大，影像测量仪能够对不同形状、大小的样品进行测量，适用于多种行业领域，如手机、电子、模具、注塑、汽车、五金等。

2.高精度，影像测量仪是采用高性能的工业相机，高精度的光栅尺和专业的几何测量软件，能够实现高精度的测量和分析，误差基本控制在微米级别。

3.高效率，全自动的影像测量仪，能够根据预设的测量程序自动化的完成大批量的测量任务，大大的提高了生产效率和质量，同时也避免了人为的操作带来的误差情况

4.易操作，影像测量仪的操作界面具有易操作、简便的特点，用户只需要按照软件的指引进行操作即可完成测量。

5.多功能，影像测量仪配备了多种测量功能，比如长度、直径、角度，能够满足不同客户的要求。

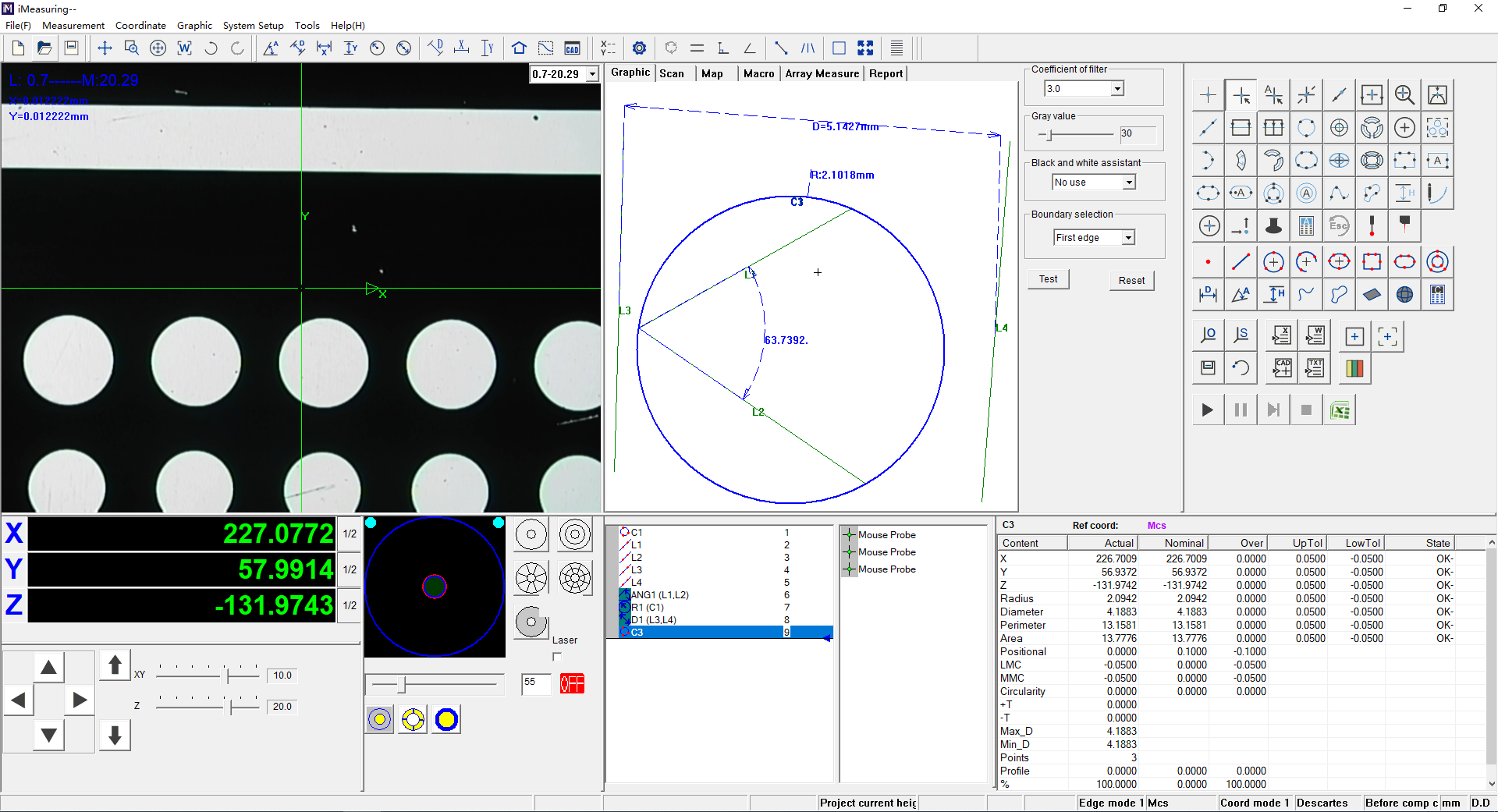

挑选影像检测仪最重要看显像是不是清晰，以及精度是否达标(一般精度选择标准为公差带全距的1/3~1/8)。将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作人员用鼠标在电脑上进行快速的测量。

中旺精密仪器的全自动影像测量仪可以高效率测量各种精密零件的轮廓和表面形状尺寸，如点、线、圆、弧、矩形、槽形、环形、开曲线、闭曲线、圆柱、圆锥、球、平面，也能测量曲线的周长、面积、直径等。同时可以进行平行度垂直度、角度、对称度、位置度、同心

度、直线度、平面度等适用于高精度产品检测。
