● 底座和立柱采用灰铸铁整体铸件及精加工，确保机台拥有的高稳定性和精度；
● 采用高精密无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；
● 采用高精度仪器光学尺配合精密工作台，确保机台精度在≤3+L/200um以内；
● 采用高清变焦镜头和高解析度彩色数字相机，确保画质清晰无畸变；
● 采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在4环8区区域的亮度；
● 透射LED平行光源区可整体式旋转，加大测量的空间区域，复杂或者超长的被测物可灵活的摆放；
● iMeasuring影像测量软件，提高品质管控到新的台阶；
● 可选FexQMS测量数据分析及和实时监控软件，提高制程控制、降低物料耗损。

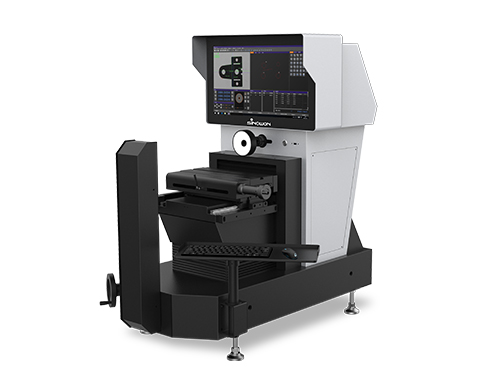

产品名称 | 卧式影像投影仪 |
产品型号 | PH-3015 |
产品货号# | 542-310 |
工作台 | 355X125mm |
X/Y轴行程 | 200X120mm |
Z轴 | 高精度直线导轨，有效行程110mm |
X/Y/Z轴分辨率 | 0.0005mm |
X/Y轴精度 | ≤3+L/200(um) |
重复精度 | 2um |
底座和立柱 | 灰铸铁铸件、优质碳素结构钢 |
照明系统（软件调控） | 表面4环8区无级可调LED冷光源（每区可独立调控） |
透射LED平行（面）光源，整体可旋转±30° |
CCD | 高分辨率数字相机 |
变焦物镜 | 6.5X高分辨率定格定倍变焦物镜 |
光学放大倍率：0.7X~4.5X倍；视频放大倍率：23X~158X |
工作环境 | 温度：20℃±2℃，温度变化＜2℃/hr |
湿度：30~80% |
震动<0.002g，低于15Hz |
测量软件 | iMeasuring |
操作系统 | 支持XP，WIN7，WIN8.1，WIN10 32/64位操作系统； |
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 |
外形尺寸(WxDxH) | 1120X720X1100mm |
净重 | 165KG |
精密光学投影仪是作测量或比对的一种测量仪器，由投影箱、主壳体和工作台三大部分构成。广泛应用在机械制造业，仪器仪表和模具、工具、轻工行业、电子钟表行业有关厂矿的计量室和车间。精密投影测量仪还可以检测各种不同形状复杂的工件轮廓和表面形状，包括样板、冲压件、凸轮、螺纹、齿 轮、成形锉刀、丝攻等各种刀具、工具和零件等。
