一、试样

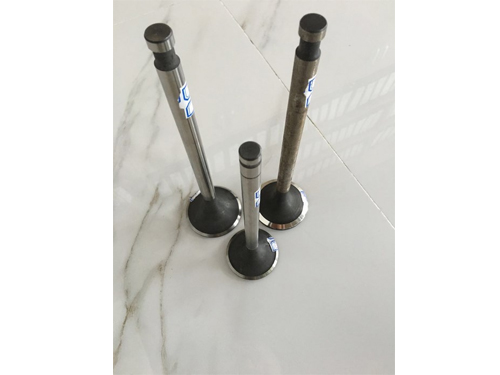

客户提供的试样共3件，如下图所示，标号为试样：1#  2#  3#

测试部位为底盘锥面区域，如上图所示

二、测试仪器

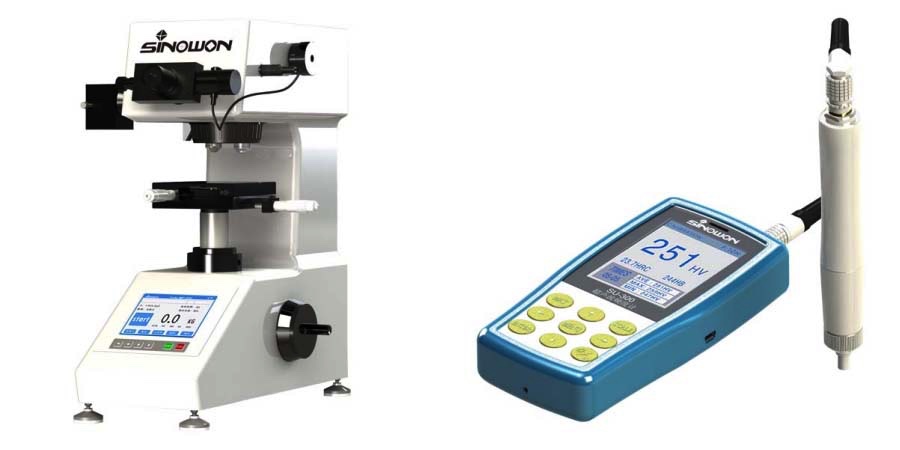

本次测试使用显微维氏硬度计Vicky MHV1000，超声波硬度计SU-300H，对比测试；二款机图片如下

三、测试数据

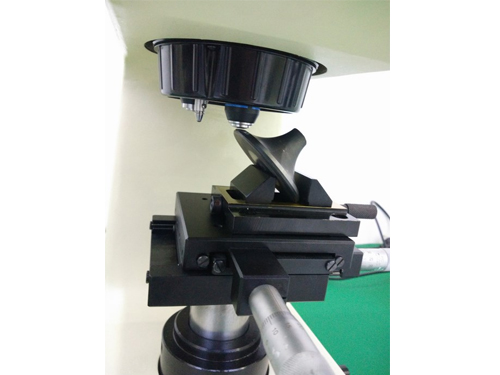

1. 因工件形状比较特殊，直接放台式机打硬度不太方便，故切开了2#工件，用平口夹具固定，方便测量。

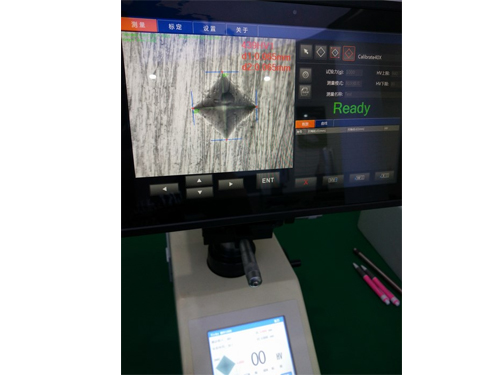

用台式机测量5遍2#工件锥面，数据如下：


2. 使用超声波硬度计SU-300 配1kgf手动测头、MU-100手动测头支架测试， 测试结果如下表：分别测试1#、2#、3#。


3. 直接用手握手动测头去打工件的锥面，测试结果如下：

 因测试面为锥面，所以手持的时候是非常不稳的，我们的测试要求是测头要垂直于被测试样的。 所以测试出来的结果无法反应我们的真实硬度。

结论：通过上述1KG手动测头测试数据的两组数据可以看出， 3个工件在用测头+支架+夹具的情况下测试比较稳定，445HV与台式机437HV只有8HV区别，稳定性也在12HV，符合测试要求。


四、总结

建议购买超声波硬度计SU-300和1KG手动测头对上述试样进行测试。
