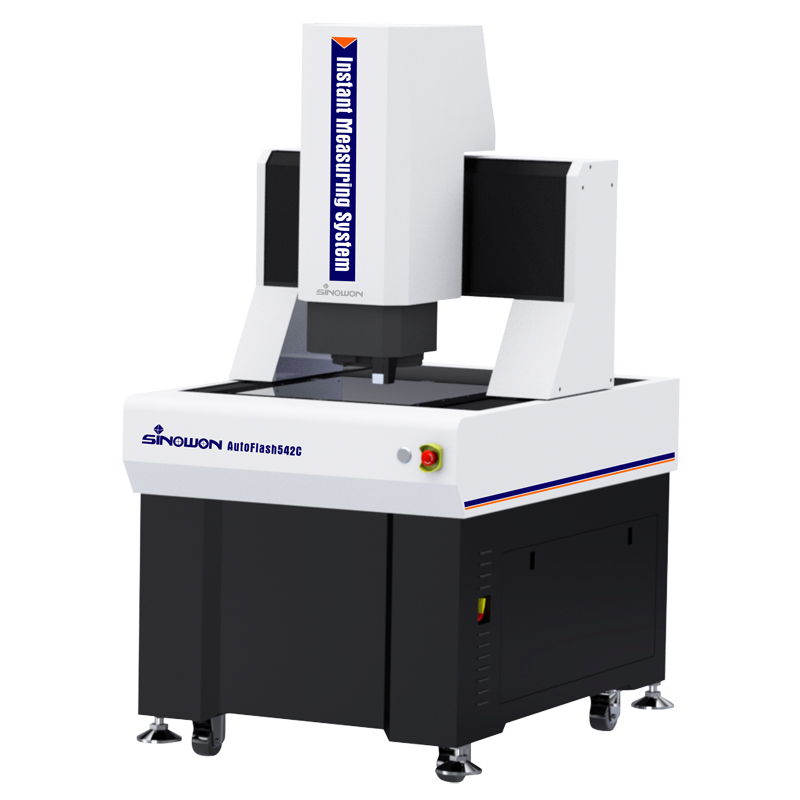

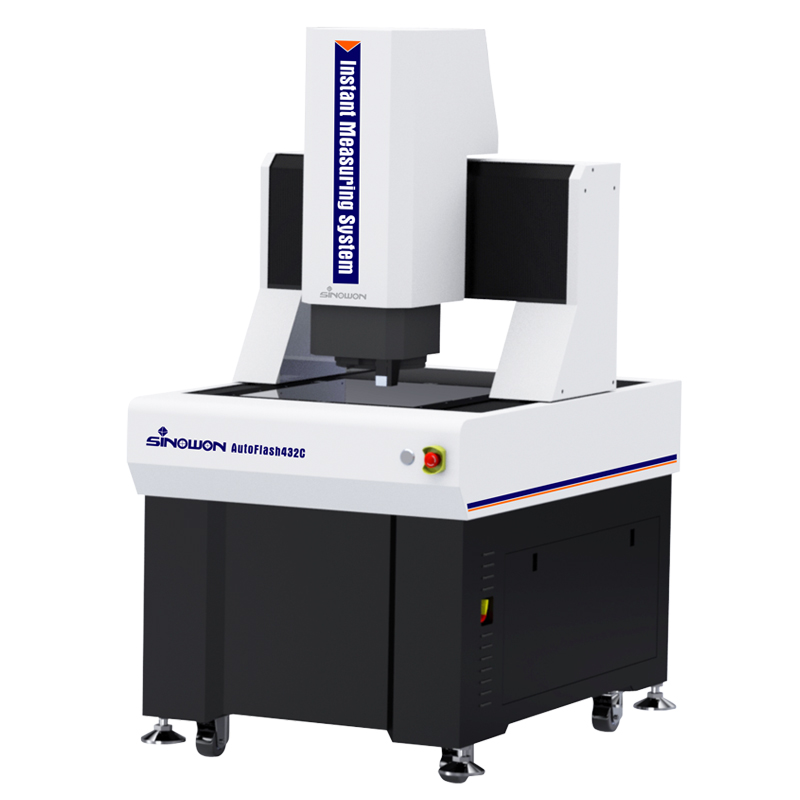

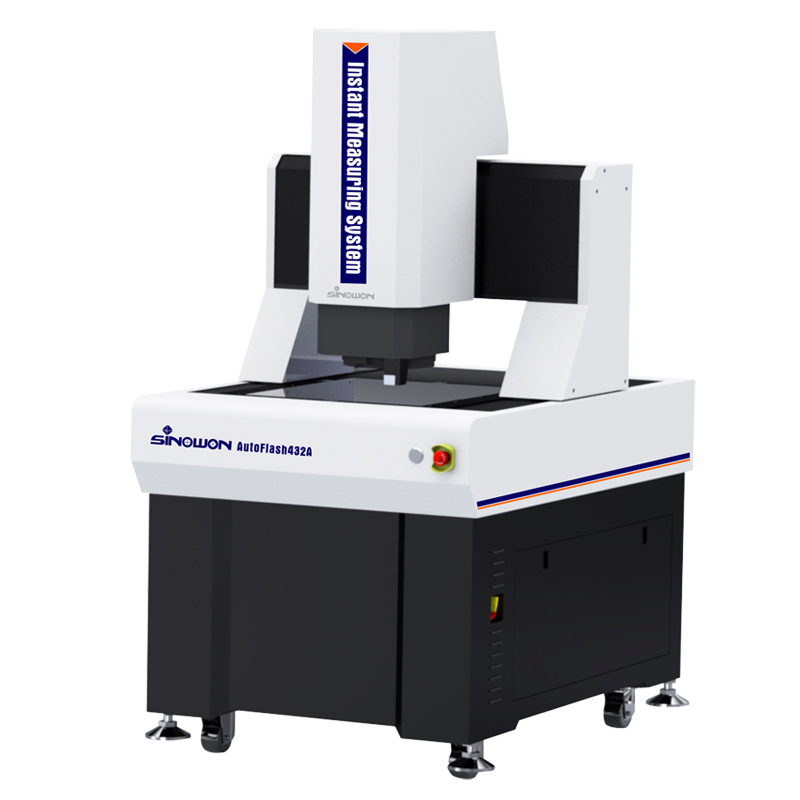

桥式全自动闪测仪AutoFlash系列
型号：
AutoFlash432A,AutoFlash432C,AutoFlash542A,AutoFlash542C
特点：
咨询热线：
0769-23184144
邮箱：mz@sinowon.com
配备了带有1" 2千万数字相机和双倍率双远心镜头，成像质量佳；
低至0.02°以下的高远心度设计，确保有高度差产品的测量精度；
小于0.01 %的低TV畸变及全画面的畸变均匀性，确保测量的动态重复性精度；
双倍率设计，大视野高效测量+高倍高精度测量，满足客户对效率和精度的双重需求；
XYZ三轴CNC全自动精密控制，精准定位；
采用印度大理石基座和立柱，稳定性好；
精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
0.1μm高精密光栅尺，确保系统的定位精度和测量精度；
搭配多种光源，具有智能升降功能，以适应各种测量场景；
强大的功能和易于操作的Geomea测量软件可增强质量控制；
可以设置自动测量程序，以高效、快速地完成批量测量；
可选配非接触白光传感器，实现厚度，平面度等测量。
产品名称 | 桥式全自动闪测仪AutoFlash系列 |
产品型号 | AutoFlash432A | AutoFlash542 |
X-Y轴行程（mm） | (400*300)mm | (500*400)mm |
外形尺寸 | (1195*832*1579)mm | (1463*940*1591)mm |
包装尺寸 | (1380*1170*1910)mm | (1690*1300*2000)mm |
重量 | 650Kg | 780Kg |
Z轴行程（mm） | 200mm |
X/Y/Z3轴光栅尺（mm） | 0.1um玻璃光栅尺 |
导向方式 | 精密直线导轨，双轨双滑块导向 |
操作方式 | 遥控手柄，鼠标操作，编程自动检测 |
机台承载 | ＜25Kg |
工作环境 | 温度20℃±2℃，温度变化<2℃/hr,湿度30~80%,振动<0.002g,低于15Hz |
电源 | 220V/50Hz/10A |
软件系统 | Geomea |
相机 | 1” 2千万像素高清相机 |
远心镜头 | 双倍率双远心镜头 |
放大倍率 | 0.16X | 0.64X |
图像测量 | 重复精度 | 座标台未移动 | ±1μm | ±0.5μm |
座标台移动 | ±2μm | ±1.5μm |
测量精度 | 无连接 | ±3.9μm | ±2μm |
有连接 | ±7μm | ±4μm |
工作距离 | 145±2mm | 145±2mm |
远心度 | ＜0.02° | ＜0.02° |
景深 | 6mm@25 lp/mm | 0.6mm@64 lp/mm |
物方视野（H*V*D）MM | 1” | 82*55*100 | 21*14*25 |
53*44*69 | 13*11*17 |
2/3” |
物方分辨率 | 20um | 7.8um |
光源 | 轮廓光 | LED平行远心光源 |
表面光 | 0~255级连续可调 |
AutoFlash系列是一款龙门型高精度全自动闪测仪，专为具有三轴自动电动控制的GD＆T测量而开发。 它配备了自动聚焦，自动照明控制以及硬件和软件配置的自动移动，可以快速、准确地测量线性和几何尺寸。采用移动桥式结构，测量工件固定不动，保证测量精度和稳定性，适用于电子行业、医疗器械、LCD和航空航天等行业测量。
