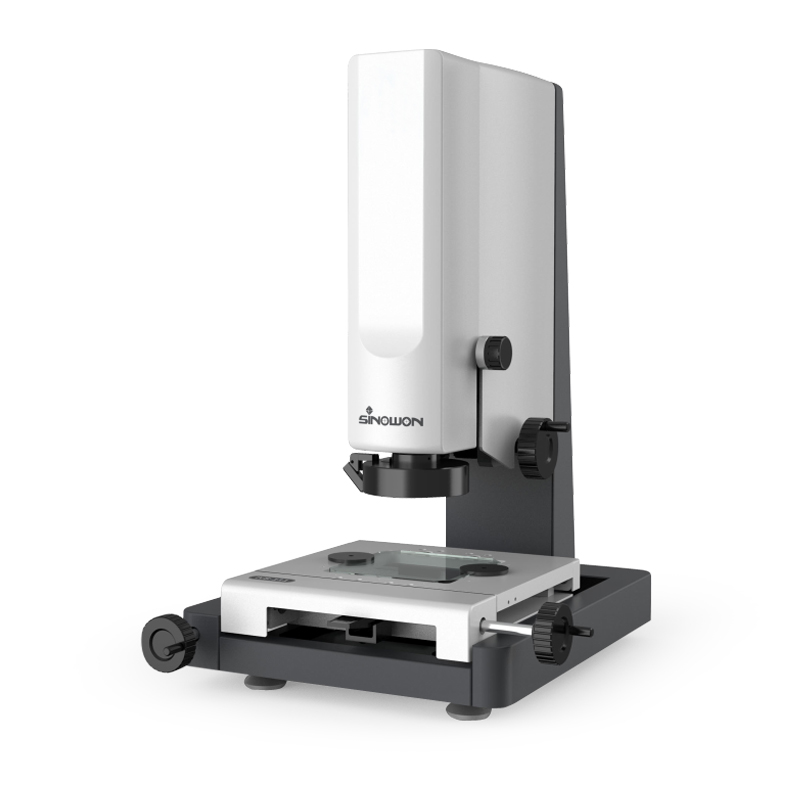

● IVS-111是中旺新研发的便携式2D光学测量系统,用于几何尺寸测量;
● 采用高精度航空铝底座、立柱,确保机台拥有的稳定性和精度;
● 采用精精密P级V型横导轨,防滑杆,快速移动锁紧装置,确保工作台返回误差在2um以内;
● 采用高精度仪器光学光栅尺配合精密工作台,确保机台精度在≤3.0+L/200um以内;
● 功能强大的影像测量软件,提高品质管控到新的台阶,并可自动输出Word、Excel、PDF、 TXT、CAD等格式测试报告
产品名称 | 2D迷你型手动影像测量仪 | 2D迷你型闪测仪 |
产品型号 | IVS-111Z | IVS-111T |
产品货号# | 520-020C | 501-020C |
大理石工作平台 | (245x180)mm | (245x180)mm |
玻璃工作台 | (130x130)mm | (130x130)mm |
X/Y轴行程 | (100*100)mm | (100*100)mm |
测量精度* | E1xy≤2.0+L/200(um) | E1xy≤3.0+L/200(um) |
光学镜头 | 变倍0.7X~4.5X | 0.183X远心视野(外径80mm) |
相机 | 160万像素高清相机 | 500万像素高清相机 |
Z轴 | 高精度导轨,有效行程100mm |
X/Y两轴光栅尺 | 分辨率:0.5um |
重复精度 | 2um |
X/Y轴传动系统 | 高精密P级精密型直线导轨、螺杆移动锁紧装置 |
底座和立柱 | 高精度航空铝底座、立柱 |
光源 | 表面无级可调LED冷光源 |
平行(面)光源 |
测量软件 | iMeasuring | Geomea |
操作系统 | 支持WIN10/11-32/64位操作系统 |
操作语言 | 英文、简体中文、繁体中文,可增加其他语言版本 |
工作环境 | 温度20℃±2℃,温度变化<1℃/Hr;湿度30%~80%RH;震动<0.02g's,≤15Hz。 |
电源 | AC220V/50Hz; 110V/60Hz |
外形尺寸(WxDxH) | (465*395*610)mm |
净重 | 27.5Kg |
备注:
* L表示测量长度,以毫米为单位,Z轴的机械精度,聚焦精度与工件表面有很大的关系。
**放大倍率为近似值,具体与显示器的尺寸和分辨率相关。
影像测量仪,又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪,伴随现代工业高精度、微制造产业的升级,非接触方式成为大势所趋。突破传统,采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量,成为必然。因其在微型精密测量领域的强大用途,已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域,机械、电子、仪表、五金、塑胶等行业广泛使用。(模具,螺丝,金属,配件,橡胶,PCB板,弹簧,五金,电子,塑料、航空、航天等)它克服了传统游标卡尺,千分尺,和投影仪的不足,是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大,经过CCD摄像系统采集影像特征并送入计算机后,可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置,全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中,成为完整的工程图,生成DXF,IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中,生成CPK及各种统计报表。
