●便携易搬运、简便易使用、空间占用小，满足所有2D尺寸测量；
●采用高精度花岗岩底座，确保机台拥有的稳定性和精度；
●精密P级V型交叉导轨、无牙光杆和快速移动锁紧装置，确保工作台回程误差在2um以内；
●采用高精度仪器光学光栅尺配合精密工作台，确保机台精度在≤2.0+L/200um以内；
●采用高清6.5X定格定倍变焦镜头和1/2.9英寸数字相机，确保画质清晰无畸变；
●采用程控式表面4环8区LED冷光源和透射LED平行光源，以及内置智能灯光调节模块，可自由控制灯光在8区区域的亮度；
●功能强大的iMeasuring 2.0影像测量软件，提高品质管控到新的台阶，并可自动输出Word、Excel、PDF、 TXT、CAD等格式测试报告。

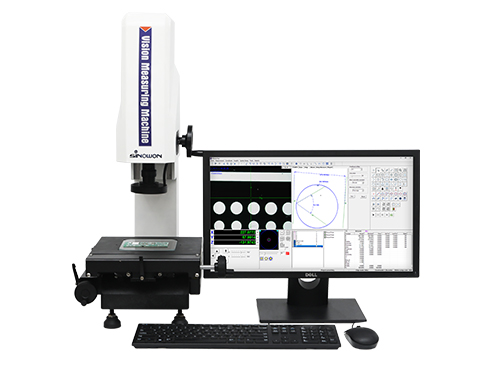

仪器名称 | 2D迷你型手动影像测量仪 |
仪器型号 | iMS-1010B |
仪器货号# | 521-110B |
大理石工作平台 | 250x208 mm |
玻璃工作台 | 130x130 mm |
X/Y轴行程 | 100x100 mm |
Z轴 | 高精度V型交叉导轨，有效行程100mm |
X/Y两轴光栅尺 | 高精度A级仪器光栅尺，分辨率：0.0005mm(0.5um) |
X/Y轴传动系统 | 高精密P级精密型V型交叉导轨、无牙光杆和快速移动锁紧装置 |
底座和立柱 | 高精度花岗岩底座、铸铝立柱 |
测量精度 | E1xy≤2.0+L/200（um） |
重复精度 | 2um |
视频系统** | 2.9”数字相机 |
6.5:1高分辨率定格定倍变焦物镜 |
光学放大倍率：0.7X~4.5X；视频放大倍率：26X~172X |
照明系统（软件调控） | 表面4环8区无级可调LED冷光源； |
透射LED平行光源 |
视野大小(mm) | 镜头倍率 | 0.7x | 1x | 2.0x | 3.0x | 4x | 4.5x |
视频倍率 | 26.75x | 38.21x | 76.43x | 114.64x | 152.86x | 171.96x |
1/2.9”CCD | 8.88x7.10x5.32 | 6.21x4.97X3.73 | 3.11x2.49x1.86 | 2.07x1.66x1.24 | 1.55x1.24x0.93 | 1.38x1.10x0.83 |
工作环境 | 温度Temperature：20℃±1℃，温度变化<1℃/hr； |
湿度Humidity：45% ~75%RH |
震动Vibration<0.002g，＜15Hz |
测量软件 | iMeasuring 2.0影像测量软件 |
机台承载 | 5Kg |
操作系统 | 支持XP，WIN7，WIN8.1，WIN10，32/64位操作系统 |
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 |
电源 | 220V/50Hz/10A |
外形尺寸(D*W*H) | 50*38*63 cm |
净重 | 35 Kg |
影像测量仪，又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪，伴随现代工业高精度、微制造产业的升级，非接触方式成为大势所趋。突破传统，采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量，成为必然。因其在微型精密测量领域的强大用途，已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶，PCB板，弹簧，五金，电子，塑料、航空、航天等）它克服了传统游标卡尺，千分尺，和投影仪的不足，是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大，经过CCD摄像系统采集影像特征并送入计算机后，可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置，全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中，成为完整的工程图，生成DXF，IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中，生成CPK及各种统计报表。
