● 升降系统采用滚珠交叉导轨结构和精密丝杆传动，使升降传动舒适、稳定；
● 采用镀膜工艺反光镜，成像更清晰，防尘效果好；
● 采用亮度可调透射和反射照明，适应不同工件的测量需求；
● 采用进口高亮度、长寿命LED光源，满足测量需求；
● 光学系统品质优良，物镜成像清晰，放大倍率误差<0.08%；
● 轴流风机双向散热，提供散热效能，延长使用寿命；
● 彩色液晶屏数显表DP400，实现2D测量；
● 内置微型热敏打印机，轻松实现测试数据打印和存档；
● 标配10X物镜， 可选配20X，50X物镜，旋转工作台，脚踏开关，测试夹具等附件。

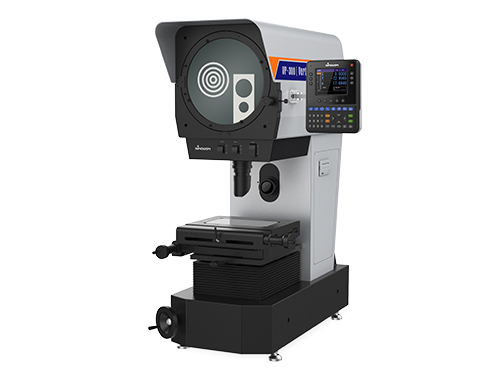

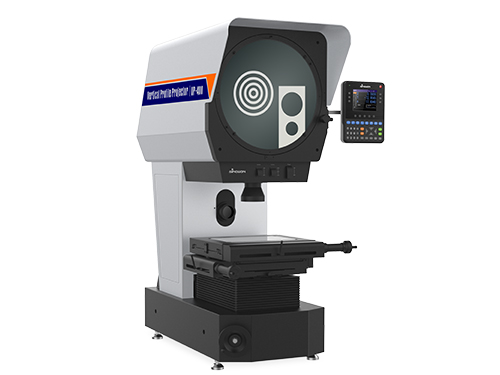

仪器名称 | 数显立式测量投影仪 |
反像型 | VP300-1510 (#511-330A) |
正像型 | VP300-1510Z(#511-330Z) |
工作台尺寸 | 258x308mm |
玻璃台尺寸 | 148x206mm |
工作台行程 | 150x100mm |
产品尺寸(L×W×H) | 988x563x1157mm |
包装尺寸(L×W×H) | 1200x800x1500mm |
调焦行程 | 90mm (调焦) |
测量精度 | ≤3+L/200(um) |
分辨率 | 0.0005mm |
工作台承重 | 10Kg |
投影屏 | 直径:φ312mm,有效测量范围 ≥ Ø300( “米” 线) |
旋转角度 0~360° ;分辨率: 1’或 0.01°，精度6’ |
数据处理器 | DP400多功能彩色液晶屏数据处理器 |
光源 | 透射照明：3.2V/10W LED灯 反射照明：3.2V/10W LED灯 |
使用环境 | 室温20℃±5℃，相对湿度40％－70％RH |
电源 | AC110V/60Hz; 220V/50Hz,150W |
冷风系统 | 3轴强力风扇 |
毛/净重 | 210/165kg |
精密光学投影仪是作测量或比对的一种测量仪器，由投影箱、主壳体和工作台三大部分构成。应用在机械制造业，仪器仪表和模具、工具、轻工行业、电子钟表行业有关厂矿的计量室和车间。精密投影测量仪还可以测量各种不同形状复杂的工件轮廓和表面形状，包括样板、冲压件、凸轮、螺纹、齿 轮、成形锉刀、丝攻等各种刀具、工具和零件等。
