从研发到生产，中旺仪器影像测量仪全链路赋能夹具质量

车间里那看似不起眼、巴掌大小的夹具，很可能是引发百万级质量事故的隐形炸弹！精密治具通过CNC精加工制成，在生产流程中肩负着对工件装夹、定位与固定的重任。一旦其几何尺寸、形位公差或表面轮廓存在微米级偏差，轻则导致产品装配失效，重则引发产线批量报废。如何精准捕捉夹具的隐形缺陷？中旺仪器影像测量仪凭借其高精度光学技术与智能化检测能力，成为现代夹具质量管控的“黄金标准”。

一、夹具检测的痛点：传统手段的局限

传统夹具检测依赖人工卡尺、投影仪等工具，存在三大致命短板：

效率低下：手动逐点测量耗时耗力，难以满足批量生产需求；

精度不足：人眼判读易受主观因素影响，微米级误差难以识别；

数据缺失：缺乏数字化记录，无法追溯问题根源或优化工艺。

二、中旺影像测量仪：光学尺寸测量的革新突破

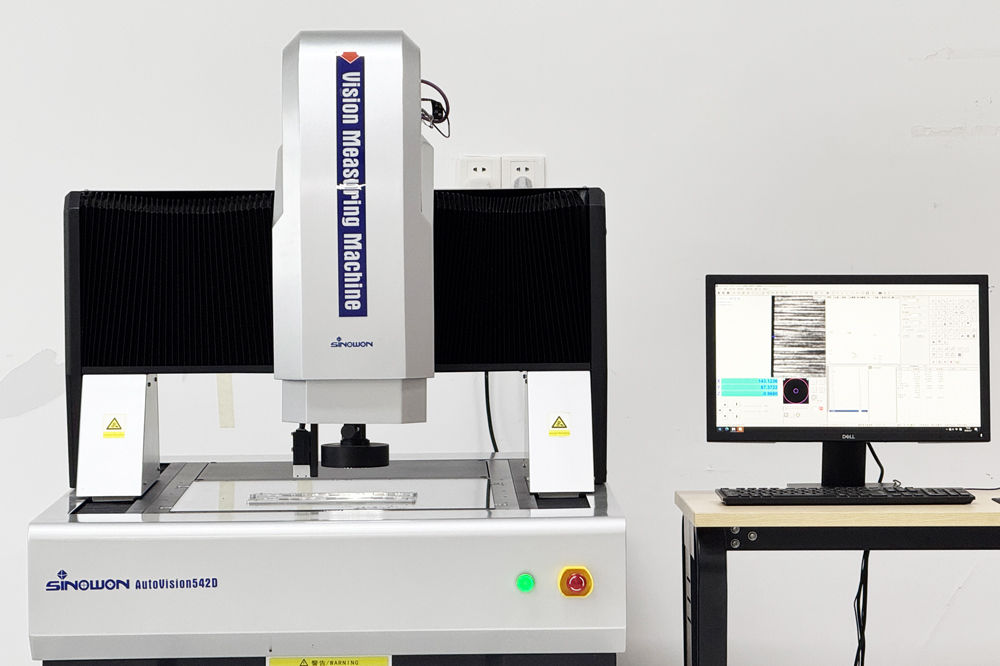

中旺仪器深耕光学测量领域十余年，其AutoVision系列影像测量仪融合高分辨率CCD、精密运动控制系统与AI算法，为夹具检测提供全维度解决方案：

1. 高精度几何尺寸测量

亚微米级分辨率：采用大理石主体机台与线性滑轨，温度漂移≤0.1μm/℃，确保测量稳定性；

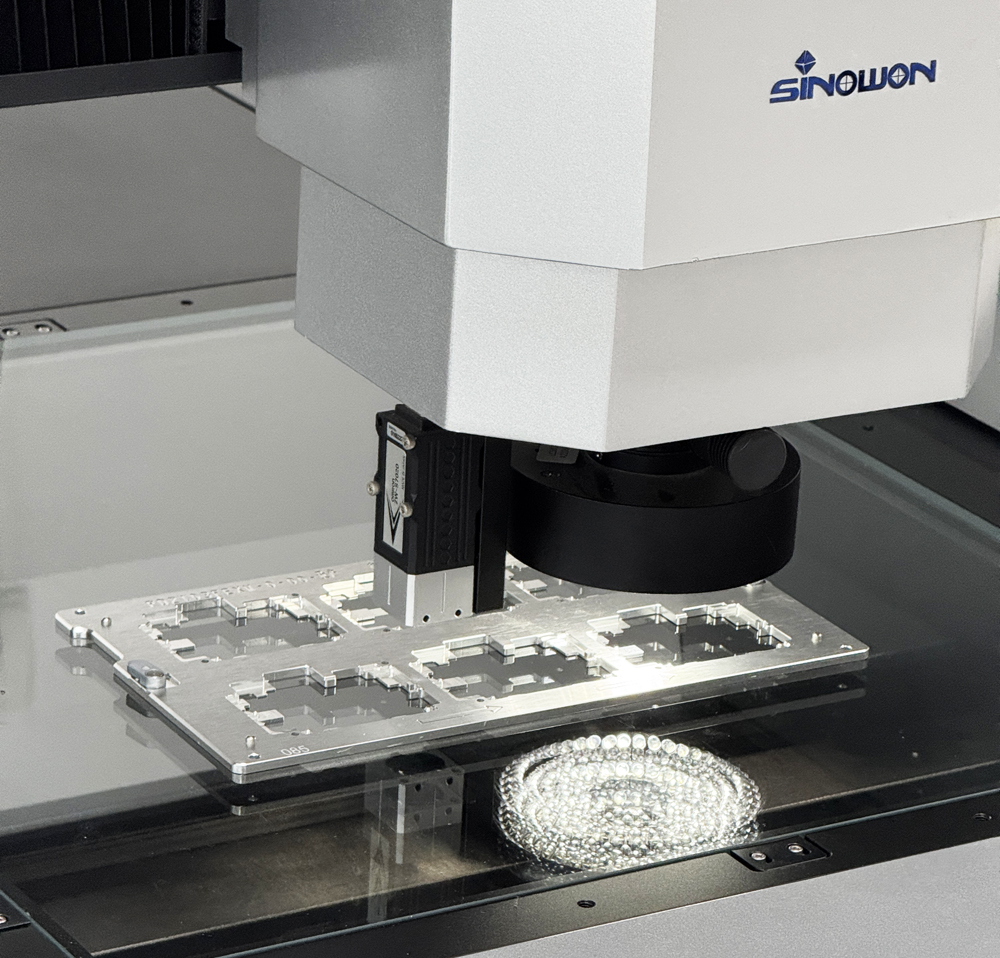

复杂轮廓解析：支持圆、圆弧、线间距等几何量测量，精准捕捉夹具的孔径、槽宽、定位面平行度等关键参数。

2. 智能化形位公差评定

一键自动对焦：无需人工干预，快速定位测量区域；

形位公差分析：内置ISO标准算法，可自动计算平面度、垂直度、同心度等公差，并生成可视化报告；

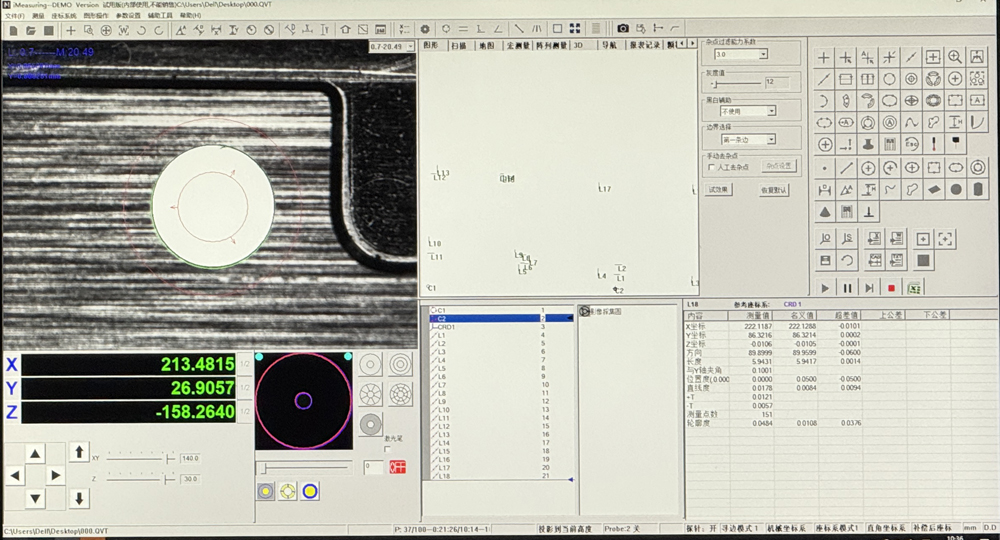

CAD实时比对：导入设计图纸后，系统自动叠加实际影像，偏差区域以颜色标注，问题点一目了然。

3. 全流程数字化管控

数据可追溯：所有测量记录支持按工件型号、检测日期分类存储，便于质量追溯；

SPC统计分析：输出Excel、SPC报告，实时监控工艺波动，预警潜在风险；

远程协同：支持Q-DAS数据传输，实现跨部门、跨工厂的质量数据共享。

三、应用场景：从研发到生产的全链路赋能

研发验证阶段：快速验证夹具设计合理性，缩短试制周期；

来料检验：筛查供应商治具的尺寸超差，避免劣质品流入产线；

周期性校准：监控长期使用后夹具的磨损变形，确保寿命期内精度稳定；

失效分析：定位装配故障根源，区分是夹具问题还是工件误差。

结语

在智能制造时代，质量管控已从“事后补救”转向“事前预防”。中旺仪器影像测量仪以光学尺寸测量为核心，以几何尺寸精准管控为使命，为夹具生产筑起质量防线。无论是微米级精密治具，还是复杂异形夹具，中旺仪器始终以技术创新护航中国智造！

关键词：影像测量仪｜光学尺寸测量仪｜几何尺寸测量｜中旺仪器｜品质管控
了解更多：访问官网www.sinowon.com.cn，获取夹具检测方案白皮书与成功案例。
