影像测量仪在手机精密制造中的测试应用

在手机制造的精密流程中，从芯片制造、中框加工，到摄像头模组组装等各个环节，影像测量仪都发挥着不可或缺的作用。像长度、宽度、高度、间距等这类基础尺寸参数，以及孔径大小、位置度偏差、平面度误差等形位公差，都需要进行精准测量。它严格把控每一个物料、每一道工序的尺寸精度和品质标准，确保手机最终以卓越的性能和稳定的质量交付到消费者手中，成为保障产品品质的坚固防线。

二、影像测量仪在手机行业的具体应用

（一）手机零部件尺寸测量

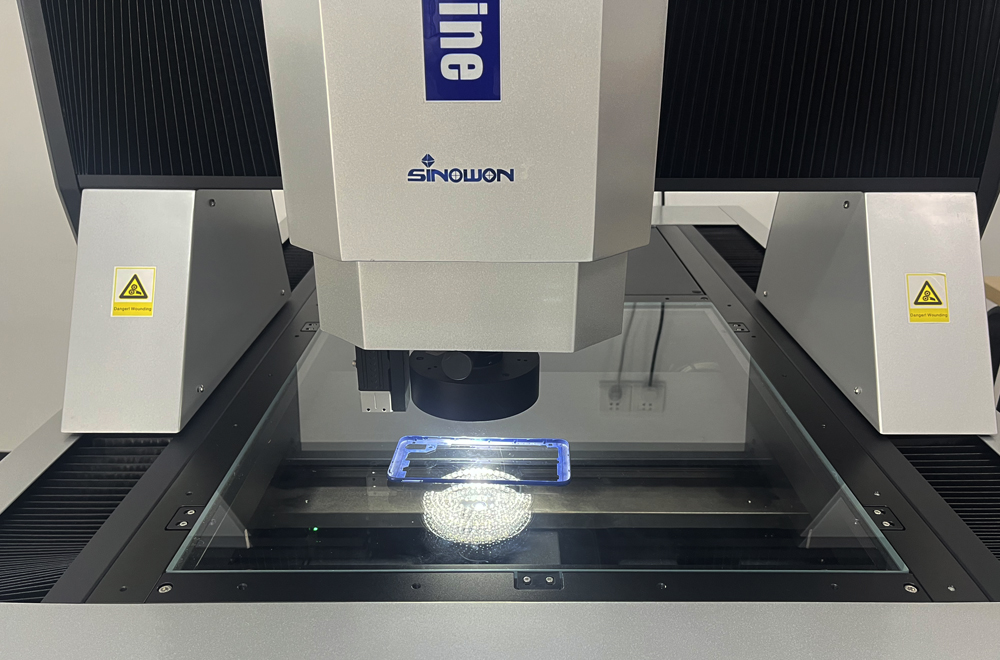

· 屏幕尺寸与精度检测：精确测量手机屏幕的长度、宽度、对角线尺寸等，确保屏幕尺寸符合设计要求，保证与手机外壳等部件的适配性。同时，检测屏幕上像素点的间距、排列精度等，以保证屏幕的显示效果和触控精度。

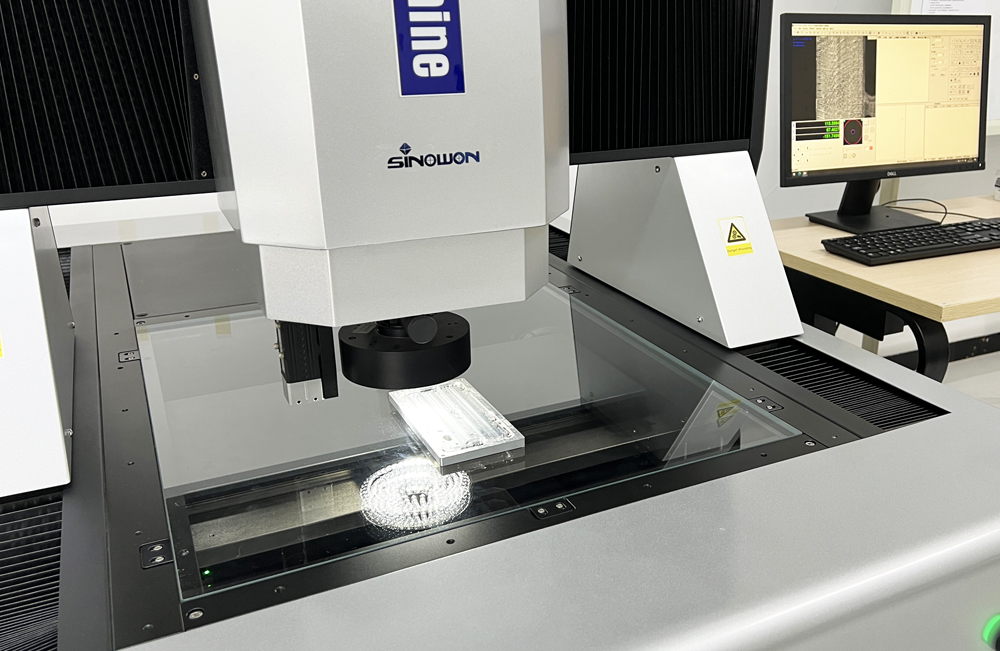

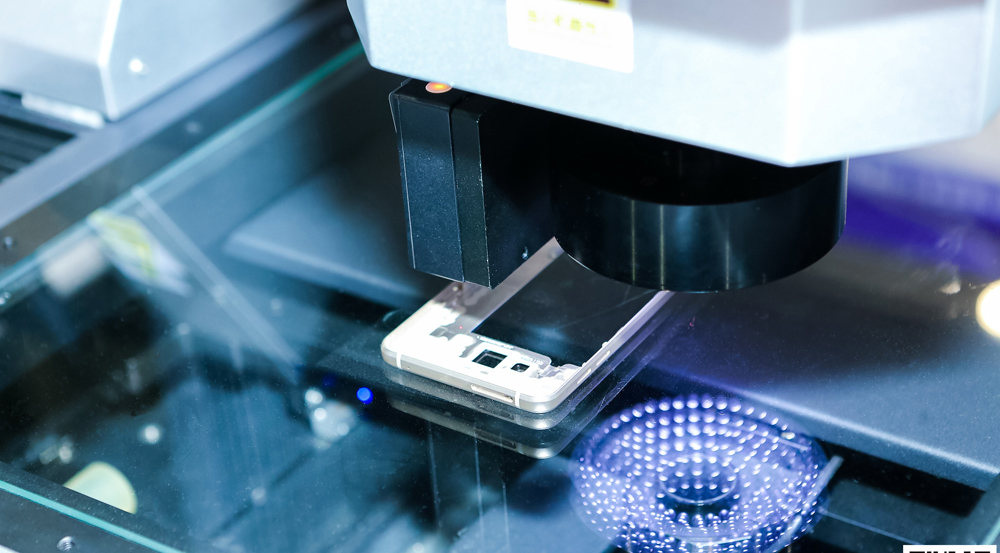

· 手机中框及零部件测量：对手机中框的长、宽、高、厚度，以及各种安装孔的位置、孔径大小等进行测量。也可用于检测手机按键、摄像头模组、电池仓等零部件的尺寸，确保各零部件能够准确安装在手机内部，保证手机整体结构的稳定性和功能性。

（二）手机装配质量检测

· 零部件装配位置检测：通过影像仪可以检测手机内部各零部件的装配位置是否准确，如摄像头是否安装到位、电池是否与电池仓贴合紧密、主板与中框的连接是否正确等。通过对装配后的手机进行整体成像和分析，判断各零部件的相对位置是否符合设计要求，及时发现装配过程中的偏差和错误。

· 手机按键与接口装配检测：检测手机按键的装配是否平整、灵活，按键与手机外壳之间的间隙是否均匀。对于手机的充电接口、耳机接口等，可检测其装配位置是否准确，接口内部的金属触点是否存在变形、歪斜等问题，确保接口的正常使用和连接稳定性。

（三）手机电路板检测

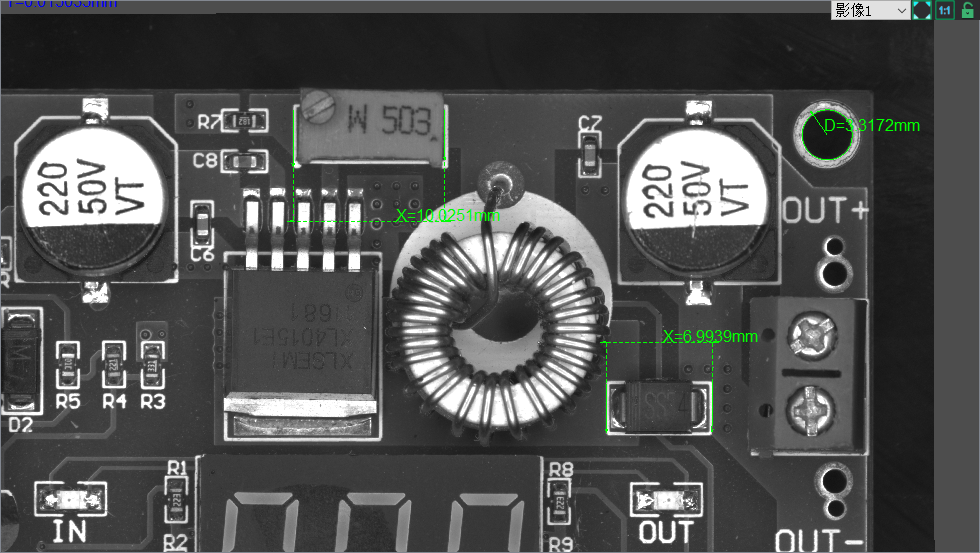

· PCB 线路检测：对手机印刷电路板（PCB）上的线路进行检测，检查线路的宽度、间距是否符合设计标准，是否存在线路短路、断路、开路等问题。通过高分辨率的影像采集和图像处理技术，能够清晰地识别出 PCB 线路上的微小缺陷和异常，保证电路板的电气性能和信号传输质量。

· 电子元件焊接检测：检测手机电路板上电子元件的焊接质量，如焊点是否饱满、光滑，是否存在虚焊、漏焊、焊锡短路等问题。通过对焊点的形状、大小、外观等进行分析，判断焊接质量是否合格，确保电子元件与电路板之间的电气连接可靠。

三、影像测量仪在手机行业应用的优势

中旺仪器的影像测量仪在手机行业中具有重要应用，其产品通过高精度、自动化及多功能设计，满足了手机制造中对精密零部件检测的严苛需求。

（一）高精度测量与质量控制

中旺的影像测量仪（如AutoVision、MVS系列）采用花岗岩基座和进口光栅尺，分辨率可达0.1微米，确保了测量精度和稳定性。这种高精度特性适用于手机屏幕（LCD/OLED）、微型连接器、PCB板等关键部件的尺寸与形位公差检测，保障装配质量。

（二）自动化与高效批量检测

设备支持四轴CNC全自动闭环控制和自动变倍镜头，可编程设定测量任务，快速完成批量检测。例如，手机摄像头模组、微型螺丝、弹簧等零部件的批量测量效率显著提升。

（三）3D测量与复杂结构分析

通过选配激光测头或接触式探针，中旺影像仪可实现手机三维结构的测量，例如曲面玻璃盖板、金属中框的形貌分析，或内部组件的空间尺寸验证，满足3C产品对复杂几何形状的高要求。

（四）软件功能与数据管理

标配的iMeasuring系列软件支持自动生成Excel、SPC分析报告，并兼容AutoCAD文件导入，方便手机制造中的设计与检测数据联动。此外，可选配的FexQMS软件可实时监控制程数据，优化生产良率。

（五）适用场景与行业案例

中旺影像仪广泛应用于手机产业链的多个环节：

屏幕检测：LCD/OLED面板的尺寸及边缘平整度测量；

PCB板与连接器：线路宽度、焊点位置及微型接插件的公差验证；

精密结构件：如金属外壳的孔径、螺纹精度及表面处理质量检测。

总结

中旺仪器的影像测量仪凭借其高精度硬件、自动化流程及扩展功能，成为手机行业质量控制的核心工具。其技术优势不仅提升了检测效率，还通过数据化分析助力制造工艺优化，满足3C行业对微型化、高复杂度产品的严苛标准。更多细节可查看www.sinowon.com.cn网站或联系企业获取案例资料。
