中旺仪器影像仪在PCB板生产制程中的测试应用
在PCB板（印制电路板）的生产制程中，开料、钻孔、线路制造、电镀、阻焊、字符印刷、成型等各项尺寸品质管控，影像测量仪是必备工具，具体应用大致如下：
1.覆铜板
在制造前期，可用于检测覆铜板的厚度、平整度等；

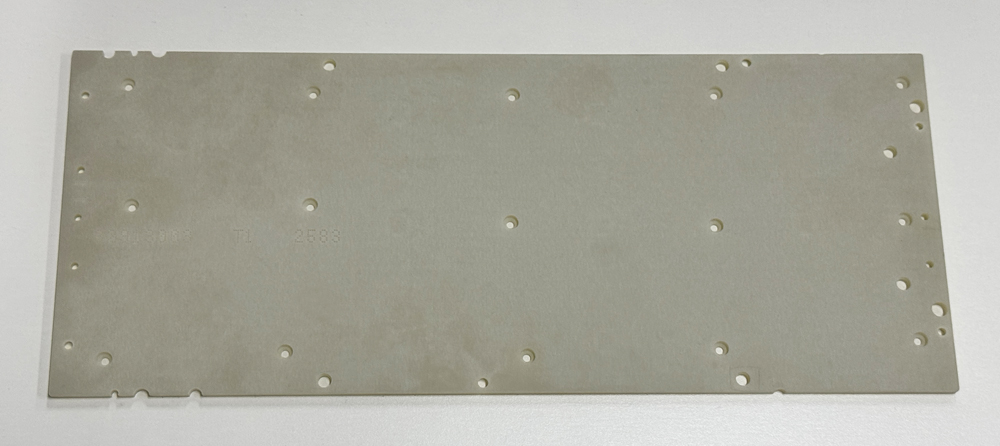

2.钻孔基板
在钻孔工序，可精确测量孔径大小和位置度，解决多层板层间对准问题；

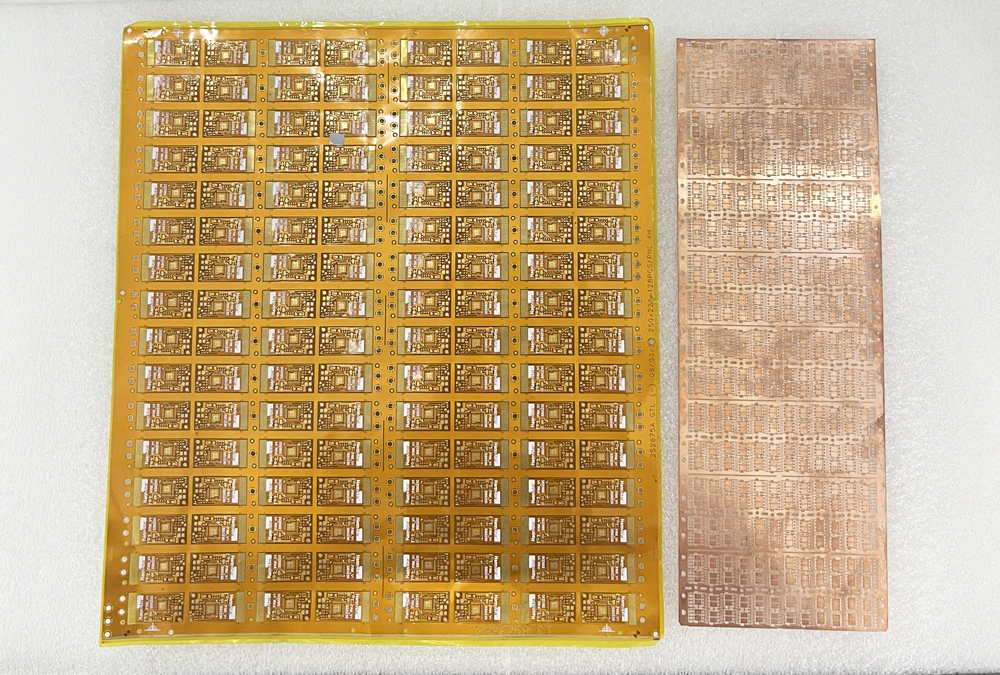

3.PCB母板
在线路制作工序，用于检查线路，确保宽度、厚度、间距合规，保障信号传输稳定；

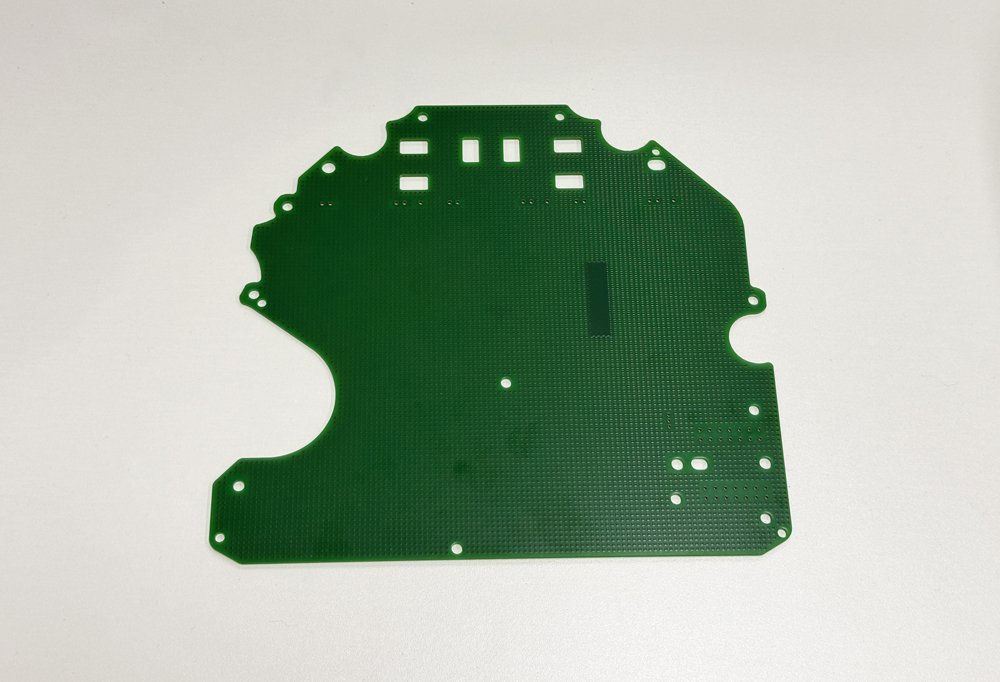

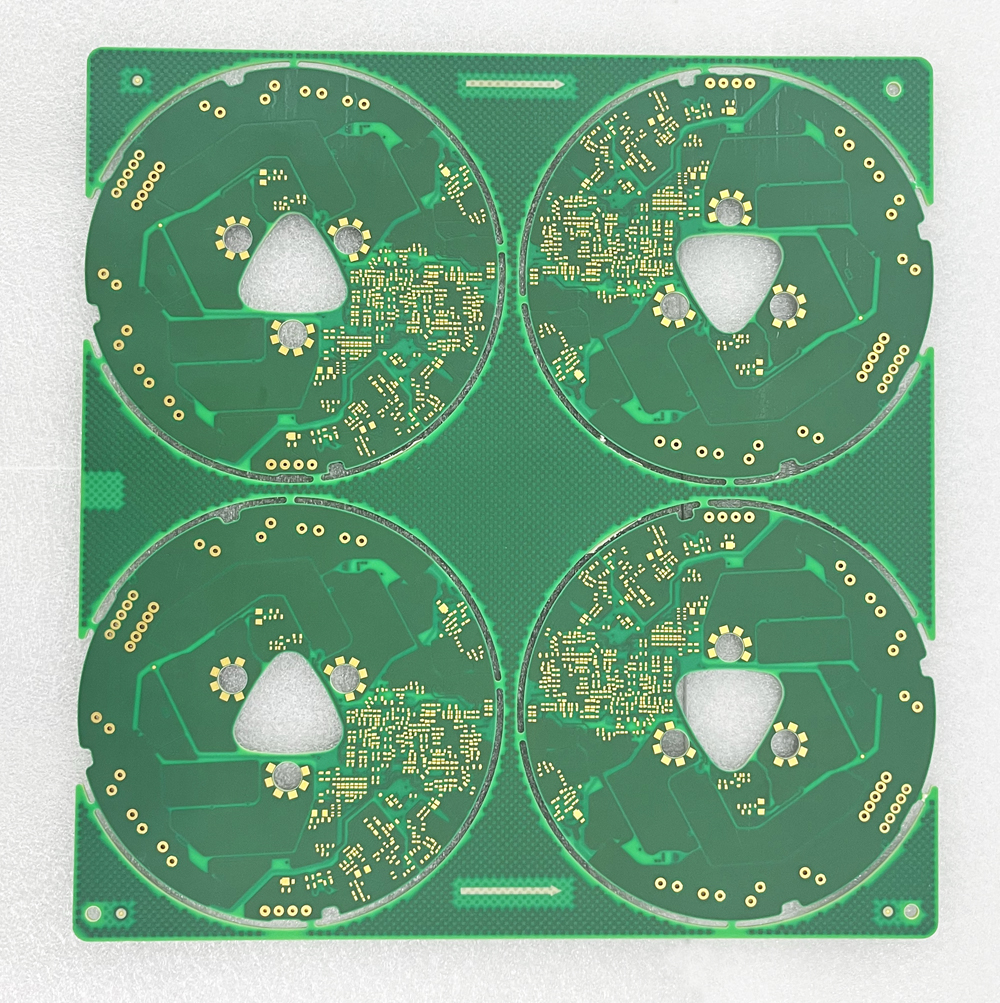

4.PCB成品
在成型工序，用于全面检测PCB关键尺寸、对比设计检验加工精度，确保安装准确。
中旺仪器的影像测量仪在PCB板生产制程中具有广泛且高效的测试应用，其技术特点与行业需求高度契合，具体体现在以下几个方面：

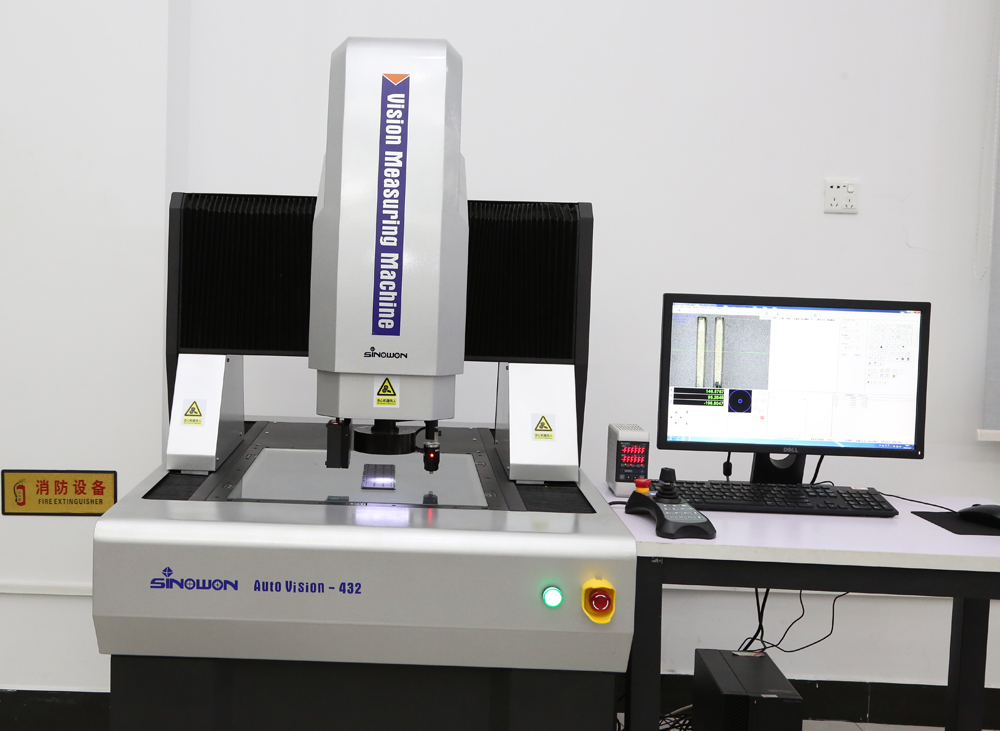

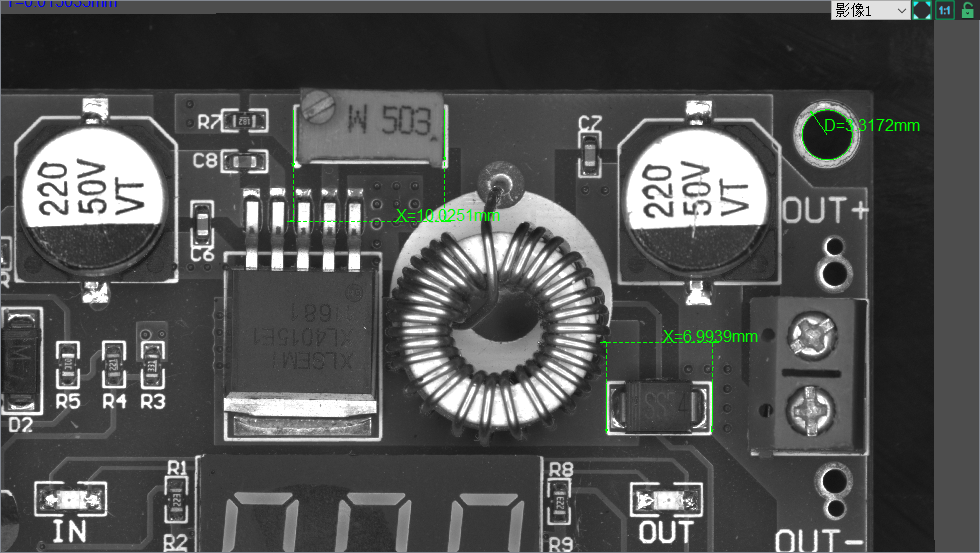

中旺全自动影像测量仪采用高分辨率工业相机和双远心镜头，结合先进图像处理算法，在PCB制造中，能够精确检测电路板的长宽、边距、孔径、孔距等关键尺寸，确保电路连接的准确性和电子元件的适配性。例如，其AutoVision系列产品在PCB行业的应用中，能快速完成复杂线路的轮廓与几何公差（如直线度、平面度、同心度等）的检测。

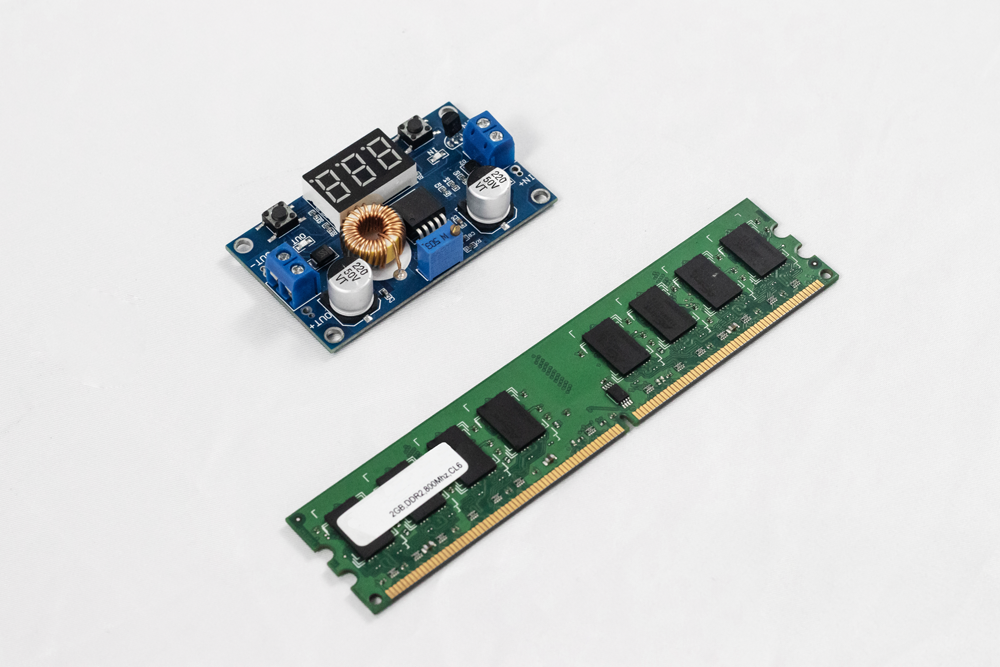

影像测量仪采用非接触式测量技术，避免了传统接触式测量可能对PCB板表面造成的损伤，尤其适用于薄型、易变形或高精密PCB板的检测。这一特性在检测焊点质量、微小电子元件（如芯片引脚）的尺寸时尤为重要，可有效减少生产损耗。

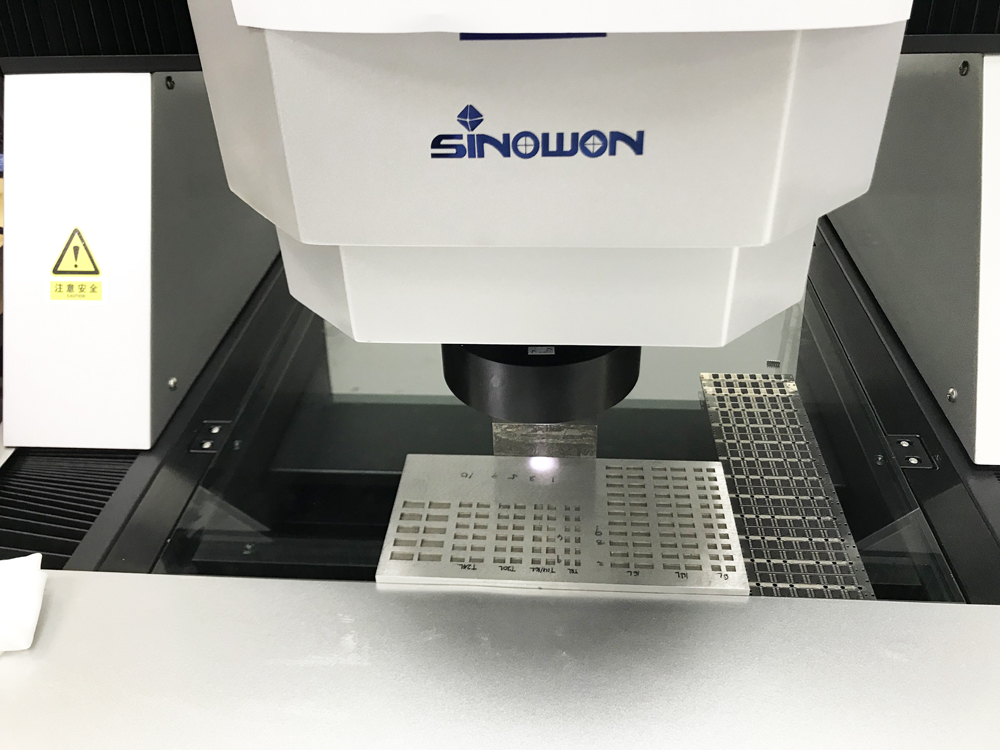

中旺的全自动影像仪（如MVS系列）支持预设测量程序，实现一键式自动化批量检测，显著提升生产效率。例如，在PCB板的大规模生产中，设备可快速完成多工件的尺寸、位置度等参数测量，减少人工干预带来的误差。此外，其软件系统支持数据自动记录与分析，便于生成测试报告和品质追溯。
PCB板的高密度布线及多层结构对测量设备的适应性提出更高要求。中旺影像仪配备的智能软件支持曲线、圆弧、槽形等复杂轮廓的测量，并能通过多角度光源调节清晰捕捉线路细节，解决高密度PCB板的检测难题。
中旺影像测量仪通过高精度、非接触、自动化等技术优势，为PCB行业提供了可靠的品质控制解决方案，覆盖从原材料检测到成品验证的全流程。具体产品如AutoVision系列和MVS系列已在全球多个PCB制造场景中落地应用，显著提升了检测效率与产品良率。如需进一步了解设备型号或技术参数，可参考中旺官网的产品中心与案例库。
