中旺影像测量仪的半导体行业应用领域
在科技飞速发展的当下，半导体行业无疑是全球经济与科技进步的关键驱动力。从我们日常使用的智能手机、电脑，到工业自动化设备、航空航天系统，半导体器件无处不在，犹如现代科技的 “心脏”，为各种电子设备赋予智能与活力。
半导体产业之所以如此重要，不仅因为它是电子设备的核心组成部分，更在于其推动了一系列新兴技术的突破与发展，如人工智能、物联网、5G 通信等。这些领域的快速崛起，对半导体的性能、尺寸、功耗等方面提出了前所未有的严苛要求，也使得半导体制造工艺不断向更高精度、更复杂的方向迈进。
在半导体制造的复杂流程中，从晶圆制造、芯片设计与制造，到封装测试，每一个环节都离不开高精度的测量技术。可以说，测量技术是确保半导体产品质量、性能和生产效率的基石。例如，在晶圆制造过程中，需要精确测量晶圆的厚度、平整度、直径等参数，以保证后续光刻、蚀刻等工艺的准确性。哪怕是极其微小的尺寸偏差，都可能导致芯片性能下降，甚至报废，造成巨大的经济损失。
随着芯片制程工艺不断演进，对测量仪器的精度要求也达到了近乎苛刻的程度，只有高精度测量仪器才能满足生产需求。除了高精度，半导体行业对测量效率也有着迫切需求。在大规模生产中，提高测量速度可以有效缩短生产周期，降低成本。传统的测量方法往往耗时较长，难以满足现代半导体生产线的高速节奏。因此，能够实现快速、批量测量的仪器成为行业的首选。
此外，半导体器件的结构和功能日益复杂，单一功能的测量仪器已无法满足需求。现代半导体测量需要仪器具备多种测量功能，如光学测量、硬度测量等，能够对半导体器件的尺寸、形状、电学性能、材料特性等进行全方位、综合性的分析和检测。
中旺精密仪器有限公司成立于 2010 年，是高新技术认定企业、ISO9001：2015 认证企业以及广东省守合同重信用企业。自成立以来，中旺精密扎根计量测试行业，以客户需求为导向，不断加大技术研发投入 ，强化生产整合能力，为全球客户提供高品质的检测设备及一站式服务。

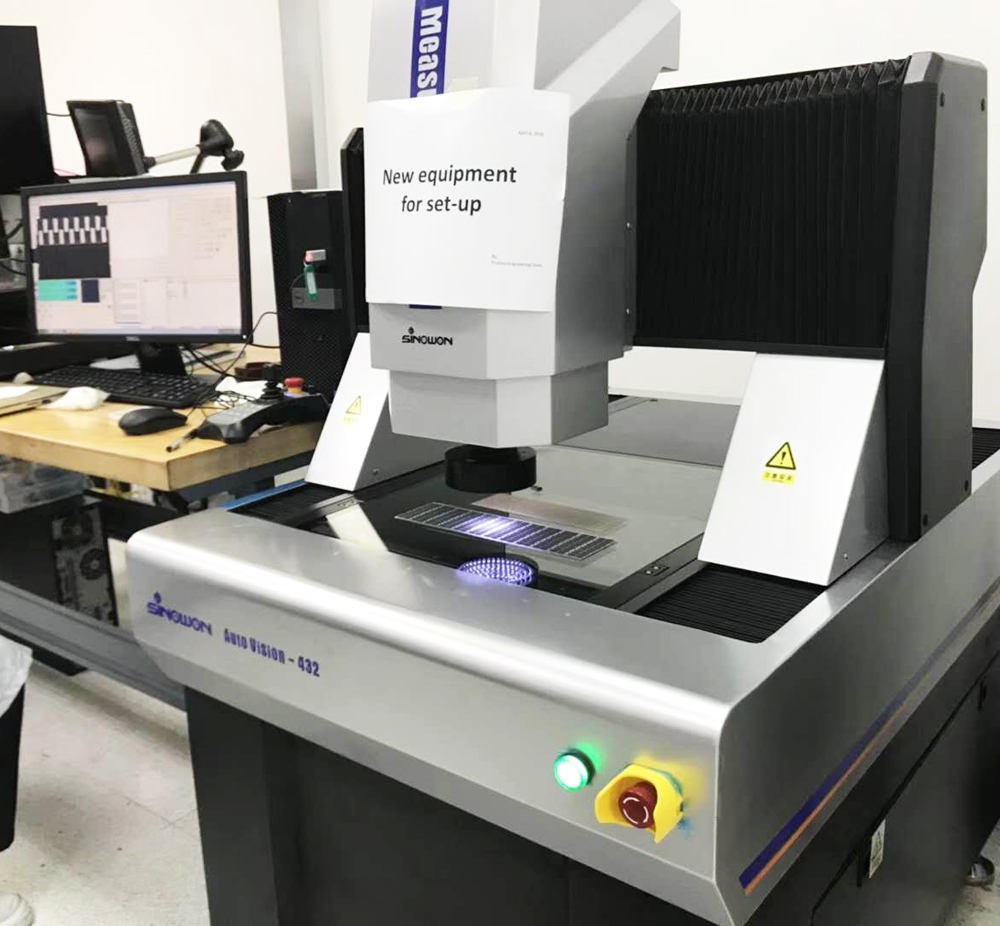

中旺精密影像测量仪融合了先进的光学技术、精密机械制造工艺以及智能化的计算机图像处理技术，具备一系列显著优势。高精度是中旺影像测量仪的核心优势之一，在测量精度方面，以 AutoVision 系列为例，XY 轴精度≤1.5 + L/200 (um)，Z 轴精度≤4 + L/200 (um) ，重复性达到 ±2um，能够满足半导体行业对尺寸测量的严苛要求，为半导体器件的高精度制造提供了可靠保障。
在效率方面，中旺精密影像测量仪同样表现出色，可实现全自动测量。对于批量生产的半导体器件，操作人员只需将工件放置在工作台上，通过编程设置测量参数，仪器便能快速、准确地完成测量任务，大大缩短了测量时间，提高了生产效率。例如，在对一批半导体芯片进行尺寸检测时，中旺影像测量仪能够在短时间内完成数百个芯片的测量，而传统测量方法则需要耗费数倍的时间。
稳定性是衡量影像测量仪性能的重要指标，中旺影像测量仪在这方面也毫不逊色。它采用移动桥式结构，测量时工件固定不动，减少了因工件移动带来的误差，保证了测量精度的稳定性。同时，仪器的大理石基座和横梁、精密直线导轨、研磨级滚珠螺杆以及交流伺服电机等关键部件，均经过精心设计和严格筛选，确保了机台运动系统的稳定性，即使在长时间、高强度的工作环境下，也能保持可靠的性能，为半导体生产的连续性和稳定性提供了有力支持。
此外，中旺影像测量仪还拥有丰富的功能和便捷的操作体验。它配备了高分辨率彩色相机和 高清晰光学镜头，能够清晰捕捉半导体器件的细微特征，满足清晰观察和稳定测量的需求。镜头可准确自动变倍，一次像素校正即可，操作简便快捷。程控式 5 环 8 区 LED 表面光源、透射平行LED 轮廓光源系统，可智能实现 256 级亮度调节，适应不同类型半导体器件的测量需求，确保在各种光照条件下都能获得清晰、准确的测量结果。标配的 iMeasuring全自动影像测量软件，功能强大且简单易用，支持多点测量点、线、圆、圆弧、椭圆、矩形等多种几何形状，可进行组合测量、中心点构造、交点构造、线构造、圆构造、角度构造等复杂操作，还能实现坐标平移和坐标摆正，进一步提高测量效率。测量数据可直接输入到 AutoCAD、WORD、EXCEL 及 SPC 统计分析软件中，生成 CPK 及各种统计报表，方便用户进行数据分析和处理。
在芯片制造这个微观世界里，中旺影像测量仪扮演着至关重要的角色，如同一位技艺精湛的工匠，对每一个细节都进行着精密把控。

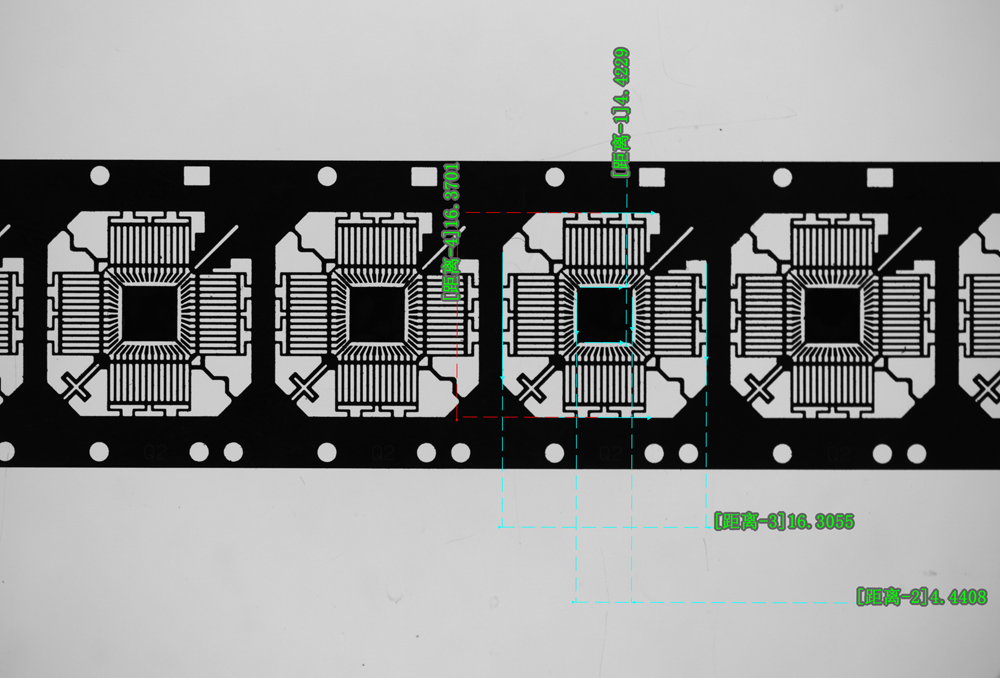

芯片制造是一个极其复杂且精细的过程，涉及到光刻、蚀刻、离子注入等多个关键工艺 ，每一个环节都对尺寸精度有着近乎苛刻的要求。中旺精密影像测量仪凭借其高精度的测量能力，能够对光刻后的芯片线条宽度、间距等关键尺寸进行精确测量，为工艺调整提供准确的数据依据，避免因尺寸偏差导致芯片性能下降或报废。
在蚀刻工艺中，需要去除不需要的半导体材料，形成精确的电路结构。中旺影像测量仪能够实时监测蚀刻过程中的尺寸变化，及时发现蚀刻不足或过度蚀刻的问题，帮助工程师调整蚀刻参数，保证蚀刻后的芯片结构符合设计要求。例如，通过对蚀刻后芯片的三维结构进行测量，能够准确判断蚀刻深度是否均匀，侧壁角度是否符合标准，从而提高芯片的良品率。
封装测试是半导体制造的最后环节，也是守护产品质量的最后防线，中旺精密影像测量仪在这一环节同样发挥着不可或缺的作用。
芯片封装是将芯片与外部引脚连接，并保护芯片免受外界环境影响的重要过程。封装的质量直接关系到芯片的性能、可靠性和散热等问题。中旺影像测量仪可以对封装尺寸进行精确测量，确保封装后的芯片符合设计规格。例如，在常见的球栅阵列（BGA）封装中，中旺影像测量仪能够准确测量焊球的直径、高度、间距以及封装体的长、宽、高等关键尺寸，保证封装尺寸的精度在允许的误差范围内，确保芯片在后续的组装过程中能够与电路板准确对接，提高焊接质量和可靠性。
引脚共面度是衡量封装质量的重要指标之一，如果引脚共面度不符合要求，会导致芯片在焊接时出现虚焊、短路等问题，影响产品的性能和稳定性。中旺影像测量仪利用其高精度的测量系统和先进的算法，能够精确测量引脚的共面度。通过对引脚高度的测量和分析，判断引脚是否在同一平面上，以及共面度是否符合标准。例如，对于引脚数量众多的大规模集成电路封装，中旺影像测量仪可以快速、准确地测量每一个引脚的高度，计算出引脚的共面度偏差，及时发现并筛选出不合格的产品，有效提高了产品的质量和生产效率。
在封装测试环节，还需要对芯片的电气性能进行测试，以确保芯片能够正常工作。中旺影像测量仪可以与其他测试设备配合使用，实现对芯片电气性能的全面检测。例如，它可以与探针台结合，对芯片的引脚进行精确的定位和测量，为电气性能测试提供准确的接口。同时，中旺影像测量仪还可以通过对芯片外观和尺寸的测量，辅助判断芯片在电气性能测试过程中是否出现异常，如引脚变形、封装开裂等问题，这些问题可能会导致电气性能下降或失效，通过影像测量仪的检测可以及时发现并进行处理，保证产品的质量和可靠性。
