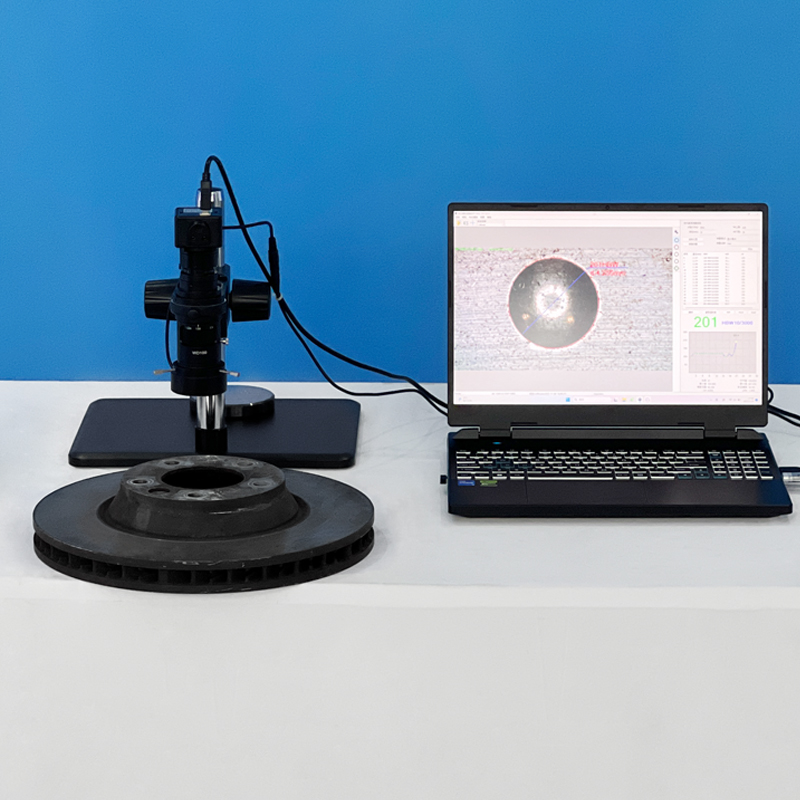

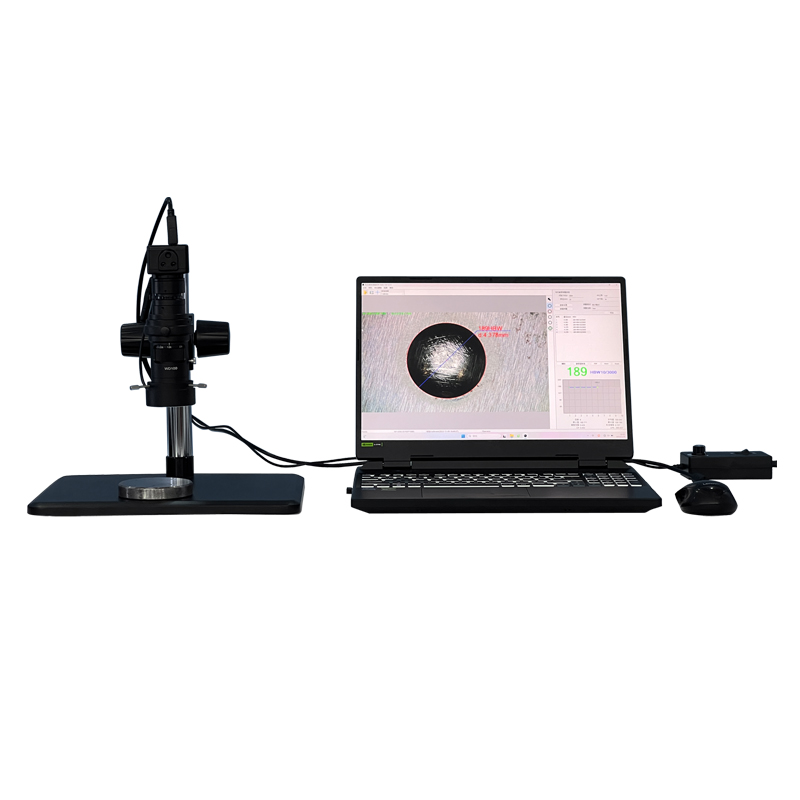

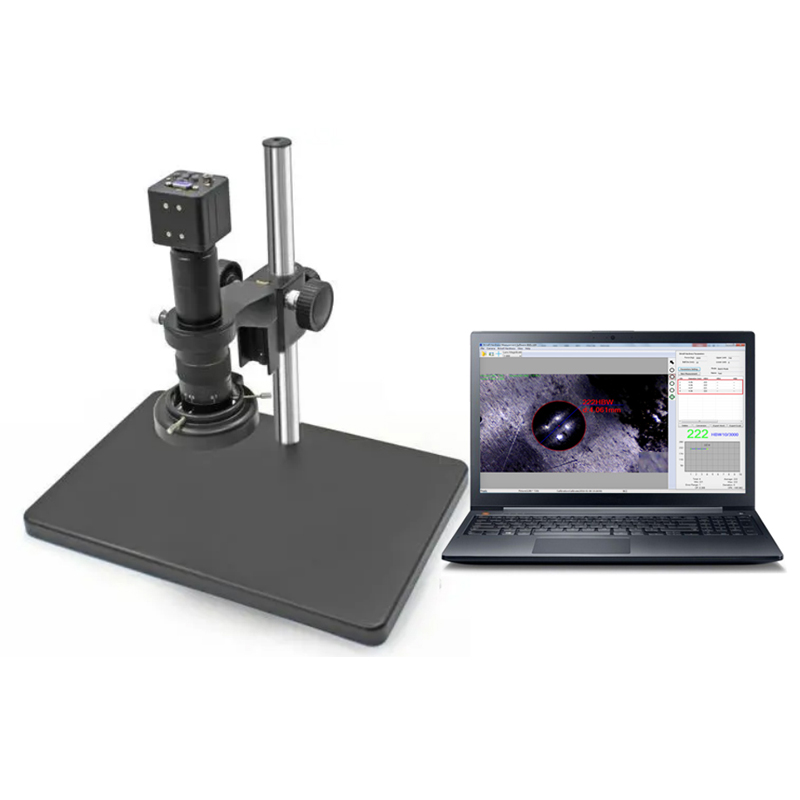

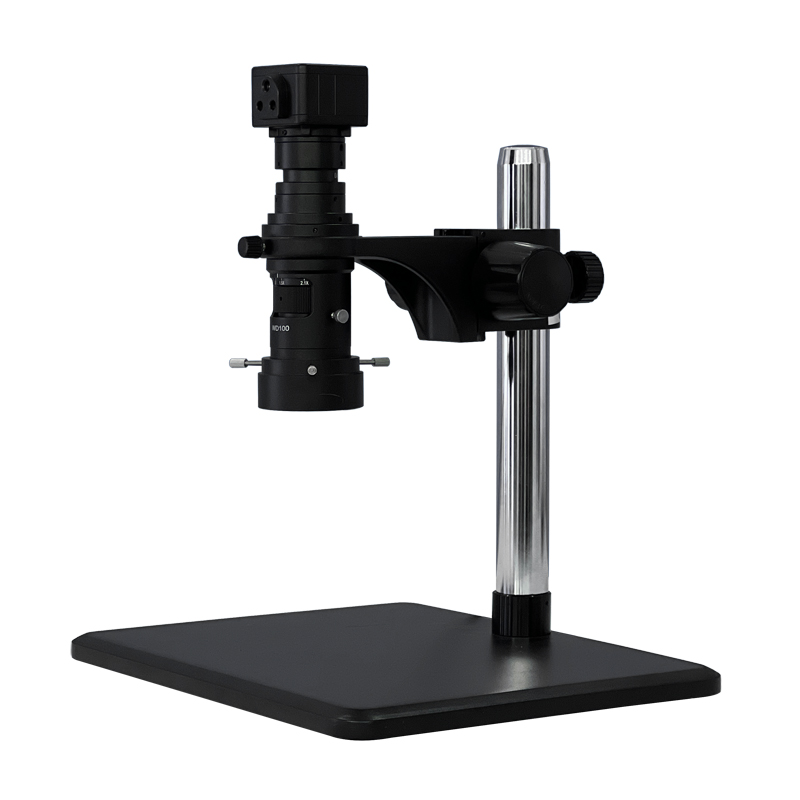

台式布氏硬度压痕测量显微镜QB-310

型号: QB-310

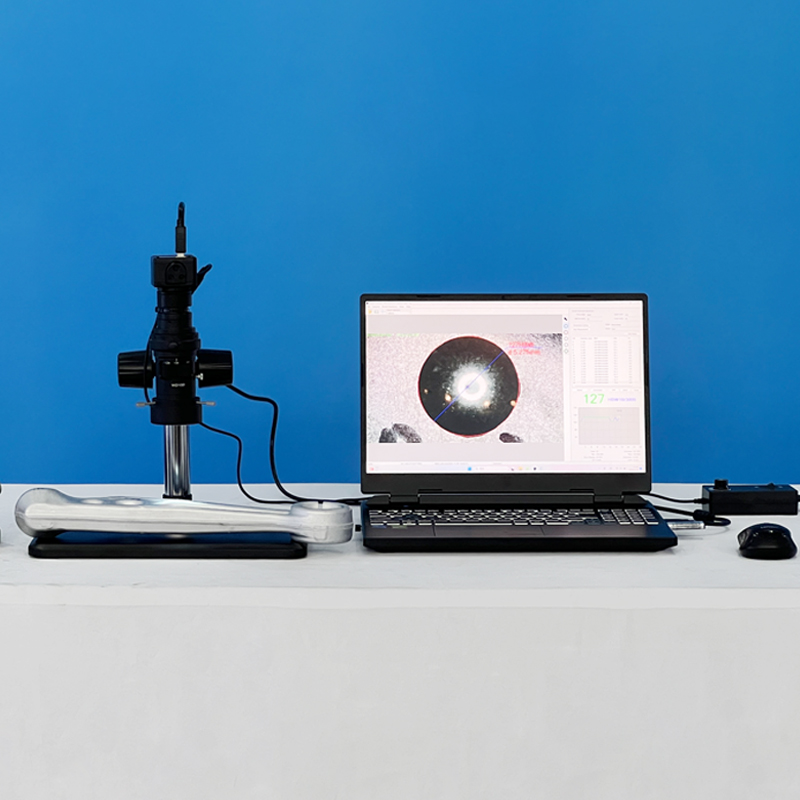

特点: 台式布氏硬度压痕测量显微镜是基于Windows操作系统开发的自动化布氏硬度压痕光学测量系统,可与市面上的任何布氏硬度计配合使用,用于取代传统的机械式读数显微镜,自动测量试样的布氏硬度值。 布氏压痕光学测量系统采用先进的机器视觉技术,通过数字显微镜拍摄试样被布氏硬度计加载试验力后留下的压痕,可测量10mm, 5mm, 2.5mm,1mm不同压头测试出试样的布氏硬度值。
咨询热线: 0769-23184144
邮箱:mz@sinowon.com

产品简介:

Ø台式布氏硬度压痕测量显微镜是基于Windows操作系统开发的自动化布氏硬度压痕光学测量系统,可与市面上的任何布氏硬度计配合使用,用于取代传统的机械式读数显微镜,自动测量试样的布氏硬度值。

Ø布氏压痕光学测量系统采用先进的机器视觉技术,通过数字显微镜拍摄试样被布氏硬度计加载试验力后留下的压痕,测量10mm, 5mm, 2.5mm,1mm不同压头测试出试样的布氏硬度值。

Ø测量过程中,无需人为对压痕边缘进行判定,无需人为记录压痕长度数据,无需人为查找硬度对照表,自动测量,自动记录,自动保存,自动生成硬度测试图表,并可设置上限和下限,自动进行 Ng 和 Pass 判定。

Ø专业测试人员采用机械式读数显微镜人工测量硬度的过程每次在2分钟左右,测量过程中会产生多重的传递误差,测量效率非常低,而采用布氏压痕光学测量系统,无需任何专业技术人员,上至公司董事长,下至刚刚入职的普工,都可轻松在1秒钟以内对压痕进行精确测量。

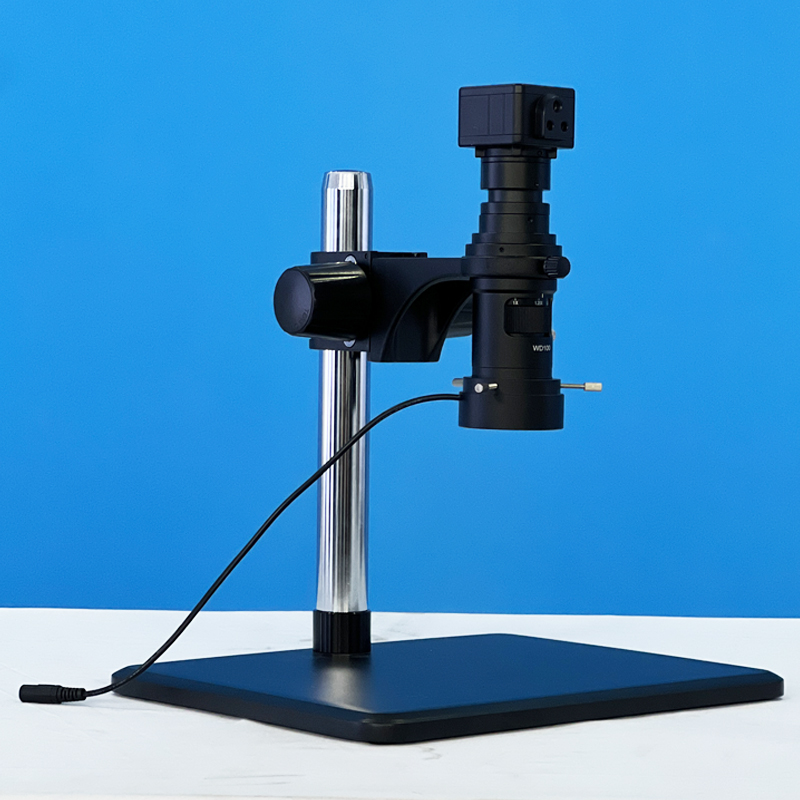

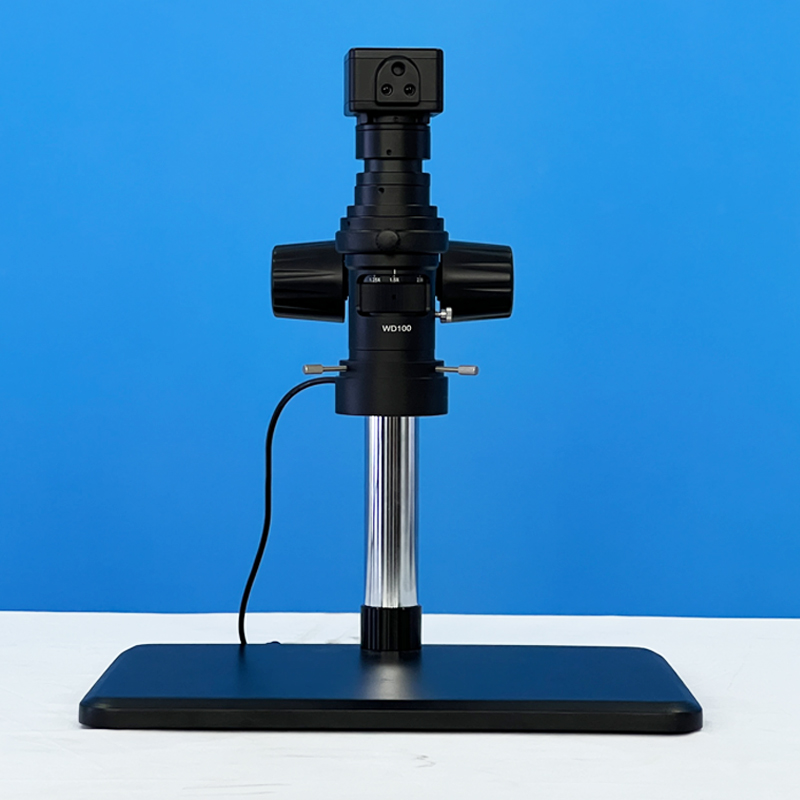

Ø采用连续变倍镜头,让倍率切换更加省力和快捷。


产品特点:

1.高清图像

主机采用LED环形光源,高清光学系统,图像清晰,有效再现压痕图像。



2.自动识别

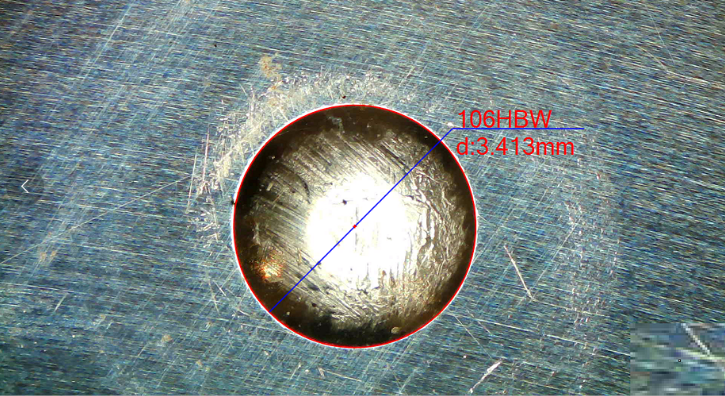

自动识别压痕边缘,自动对压痕圆进行多点测量(单圆200点以上),自动计算压痕直径求出布氏硬度值。对较大的压痕,无需满圆显示,视场中只要出现1/2以上的圆,就可精确测量。

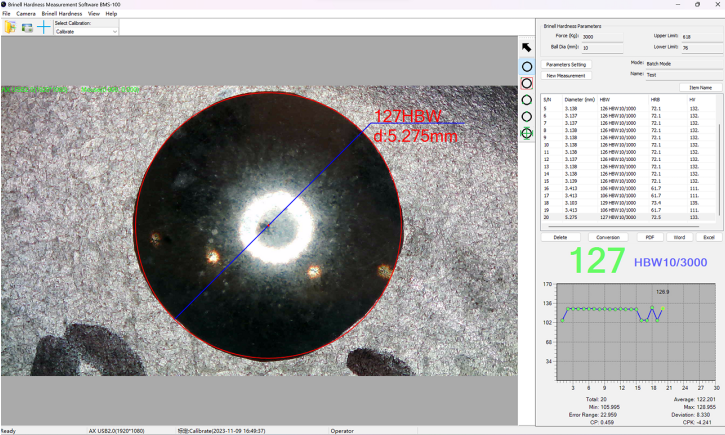

3.一键测量

软件界面简洁大方,无需专业培训即可上手测量。无需手动框选,只需一键操作,就可在动态图像上生成压痕直径值和布氏硬度值, 并可设置上限和下限,自动进行NgPass判定。

同时,保留了两点测圆,三点测圆,框选测圆的基本功能.在手动测圆的过程中,可以采用 “图像放大镜”辅助采点,提高手动测圆的精度。

4.校准简单

可以采用玻璃尺和布氏标准硬度块进行初始校准。

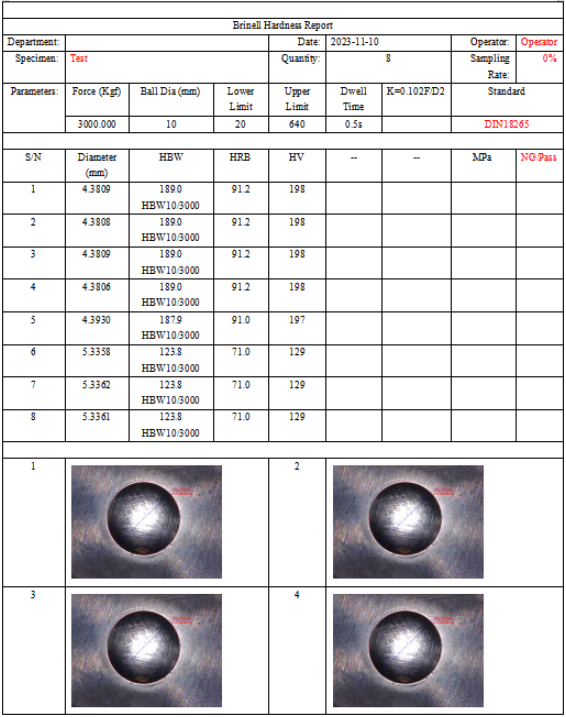

5.报表输出

报表直接显示压痕直径值,测量值,最大值,最小值,硬度转换值(HRA, HRB,HRC,HV,HS,抗拉强度等),自动存储测量压痕图像,并可对检验单位(部门)和操作员进行自定义, 自动生成Word或Excel报表无需再用手工进行记录。
